M16 angled connector, number of poles: 19 (19-a), 4.0–6.0 mm, shieldable, soldered, IP67, UL 2238

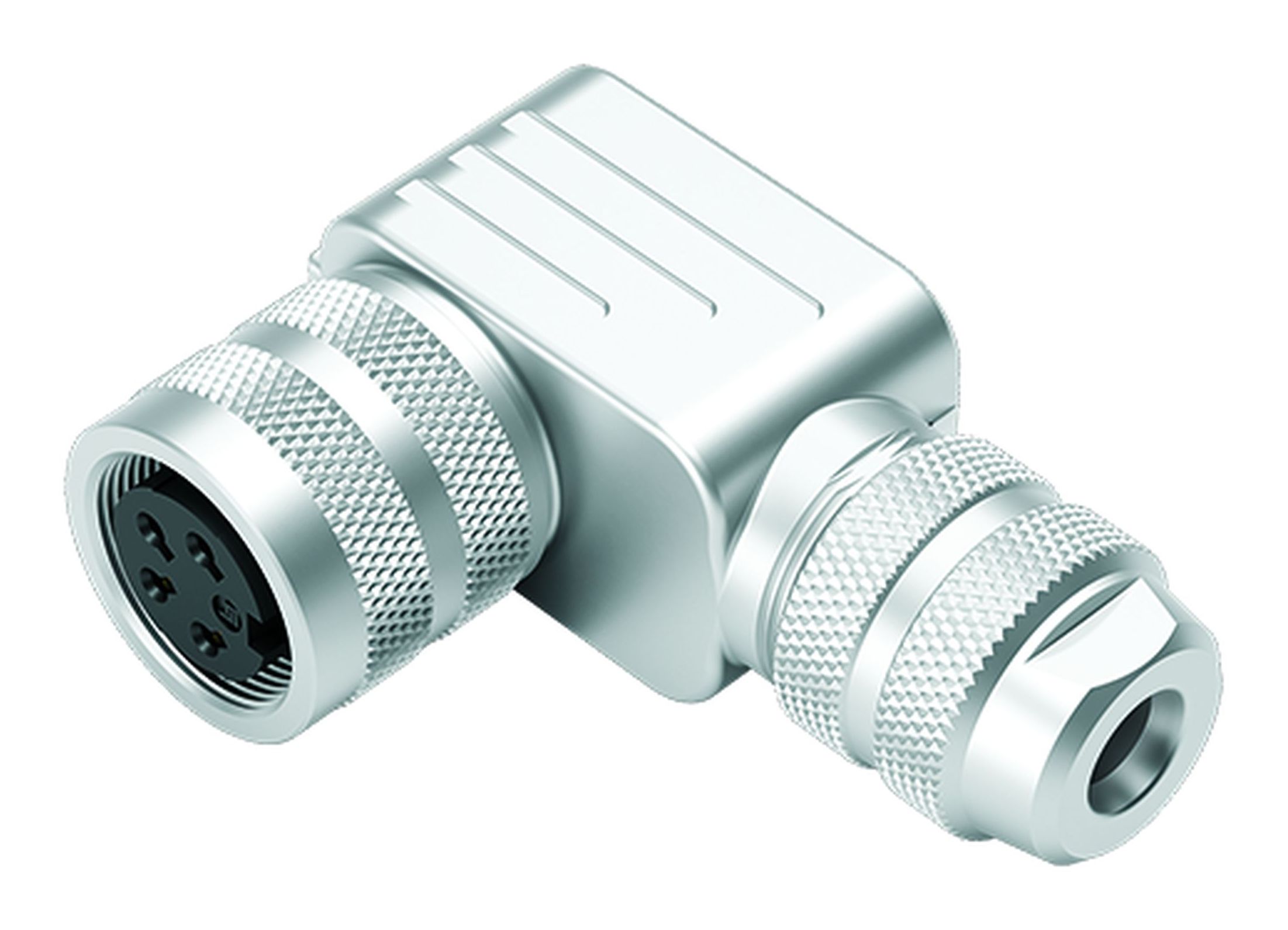

Die M16 Winkeldose 99 5462 75 19 aus der Binder Serie 423 ist ein 19-poliger Miniatur-Rundsteckverbinder in Winkelbauform (Kodierung 19-a). Die 90°-Abwinkelung ermöglicht platzsparende Montage in beengten Einbauräumen oder bei seitlicher Kabelabführung. Der schirmbare Aufbau erlaubt EMV-gerechte Installationen durch Schirmanbindung. Verarbeitet werden Kabeldurchmesser von 4,0 bis 6,0 mm.

Die Kontaktierung erfolgt über Lötanschluss, die Schraubverriegelung gewährleistet dauerhaft sichere mechanische Verbindung. Schutzart IP67 bietet vollständigen Schutz gegen Staub und zeitweiliges Untertauchen, was die Winkeldose für industrielle Umgebungen mit erhöhten Anforderungen an Dichtigkeit qualifiziert.

Die UL 2238 Zertifizierung bestätigt die Konformität mit nordamerikanischen Sicherheitsstandards. Typische Anwendungen sind Schaltschrankverkabelung, Maschinenbau, Automatisierungstechnik und Messtechnik, wo Winkelabgänge den Bauraum optimieren oder Kabelradien minimieren. Die 19-polige Ausführung bietet hohe Kontaktdichte für komplexe Signalübertragung.

Hersteller: Binder (binder-connector.com). Die Serie 423 steht für bewährte Steckverbindertechnik mit hoher Variabilität in Bauformen und Kontaktkonfigurationen für vielseitige industrielle Einsatzbereiche.
