The image may differ from the original

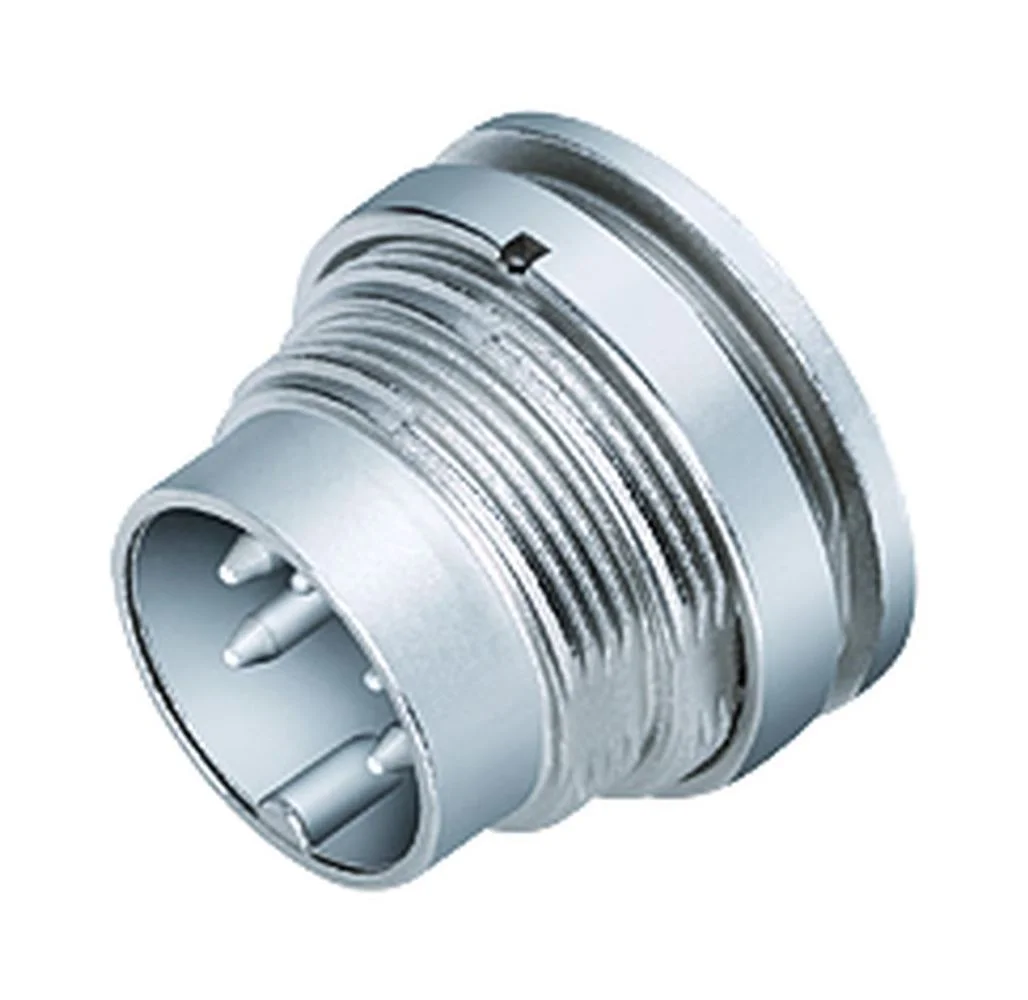

M16 Flanschstecker der Binder Serie 680 mit 5 Polen, ungeschirmt, für Lötanschluss. Schutzart IP40, Gewindeanschluss M18x0,75, Rückwandmontage. Ideal für Leiterplattenmontage und Schaltschrankverkabelung mit rückseitigem Zugang.
€ 6,67
| Series | 680 Series |
|---|---|
| Lock | screw |
| Shielding | unshielded |
| Numberpole | 5 |
| Design | Flanged connector |
| Connection type | solder |
| IP rating | IP40 |
Der Binder Flanschstecker 09 0319 80 05 aus der Serie 680 ist ein M16 Miniatur-Rundsteckverbinder mit 5 Polen (Kodierung 05-b) in ungeschirmter Bauform. Im Gegensatz zur Frontmontagevariante ist dieser Stecker für die Rückwandmontage ausgelegt, was rückseitigen Kabelanschluss und eine aufgeräumte Frontseite ermöglicht.
Der Lötanschluss erlaubt die dauerhafte elektrische Verbindung von Leitungen. Mit Schutzart IP40 ist der Steckverbinder für Anwendungen in geschützten Umgebungen wie Schaltschränken, Maschinengehäusen oder Geräten vorgesehen. Die Schraubverriegelung mit M18x0,75 Gewinde sorgt für mechanische Stabilität und Schutz vor unbeabsichtigtem Lösen.
Die Rückwandmontage bietet Vorteile bei der Leiterplattenbestückung, der Montage in Gehäusen mit begrenztem Frontzugang oder wenn die Kabelführung von der Rückseite erfolgen soll. Einsatzbereiche sind industrielle Steuerungen, Mess- und Prüftechnik sowie OEM-Anwendungen.
Hersteller: Binder (binder-connector.com). Serie 680 bietet ein breites Spektrum kompatibler Gegenstücke für flexible Systemlösungen.
