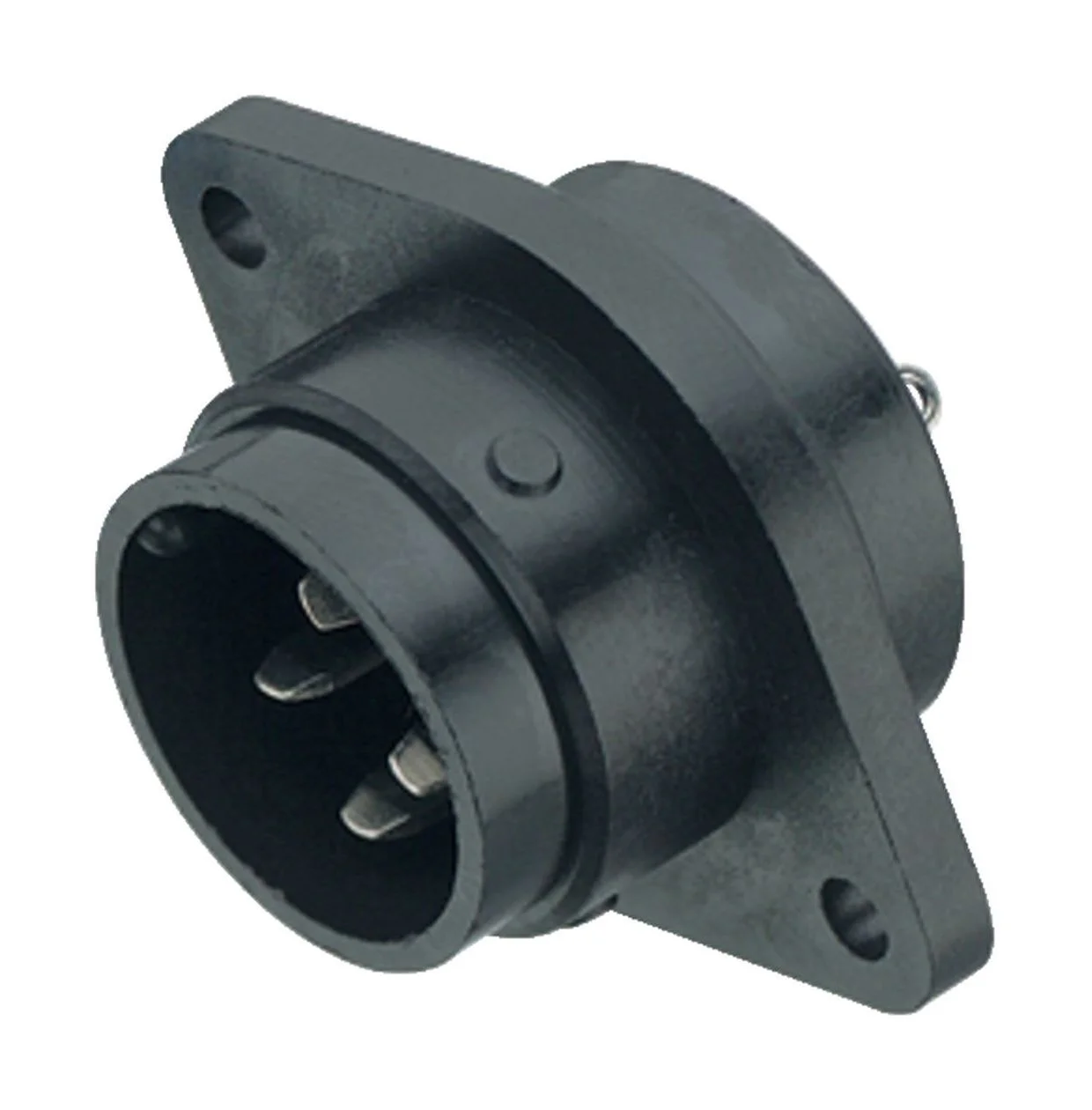

The image may differ from the original
5-poliger Bajonett-Flanschstecker der Serie 690 mit Lötanschluss für Frontmontage. Ungeschirmte Ausführung für Hochstromanwendungen mit sicherer Bajonettverschraubung. Artikelnummer: 09 0061 00 05.
€ 16,08
| Series | Serie 690 |
|---|---|
| Numberpole | 5 |
| Connection type | Löten |
| Lock | Bayonet |
| pa_kontaktoberflaeche | Ag (Silber) |
| Contact details | CuZn (Messing) / CuSn (Bronze) |
| pa_gehaeusematerial | GD-Al (eloxiert) |
| pa_mechanische-lebensdauer | > 500 Steckzyklen |
| IP rating | IP40 |
| Rated voltage | 250 V / 125 V |
| Rated current | 10 A / 5 A |
| Temperature range | -40°C / +85°C |
Der Binder Bajonett-Flanschstecker 09 0061 00 05 aus der Serie 690 ist ein 5-poliger Power-Steckverbinder für die Frontmontage in Gerätefronten, Schaltschränken oder Gehäusewänden. Die ungeschirmte Bauweise ist optimal für Hochstrom-Anwendungen konzipiert, bei denen keine zusätzliche EMV-Schirmung erforderlich ist.
Die 5-polige Ausführung ermöglicht die Kontaktierung dreiphasiger Stromversorgungen mit Neutral- und Schutzleiter oder komplexer mehradriger Signalverbindungen. Der Lötanschluss garantiert eine dauerhafte, vibrationssichere elektrische Verbindung. Die Bajonettverschraubung erlaubt schnelles Stecken und Trennen bei hoher mechanischer Stabilität und Verdrehsicherung.
Typische Einsatzbereiche sind Industriemaschinen, Schaltanlagen, Automatisierungstechnik und Elektroinstallationen, wo robuste Steckverbindungen für Leistungsübertragung gefordert sind. Die Schutzart IP40 qualifiziert den Flanschstecker für geschützte Innenbereiche. Die Frontmontage ermöglicht eine zugängliche, platzsparende Installation.
Hersteller: Binder (binder-connector.com) | Serie 690 | Montage: Frontmontage | Anschluss: Löten | Verriegelung: Bajonett
