The image may differ from the original

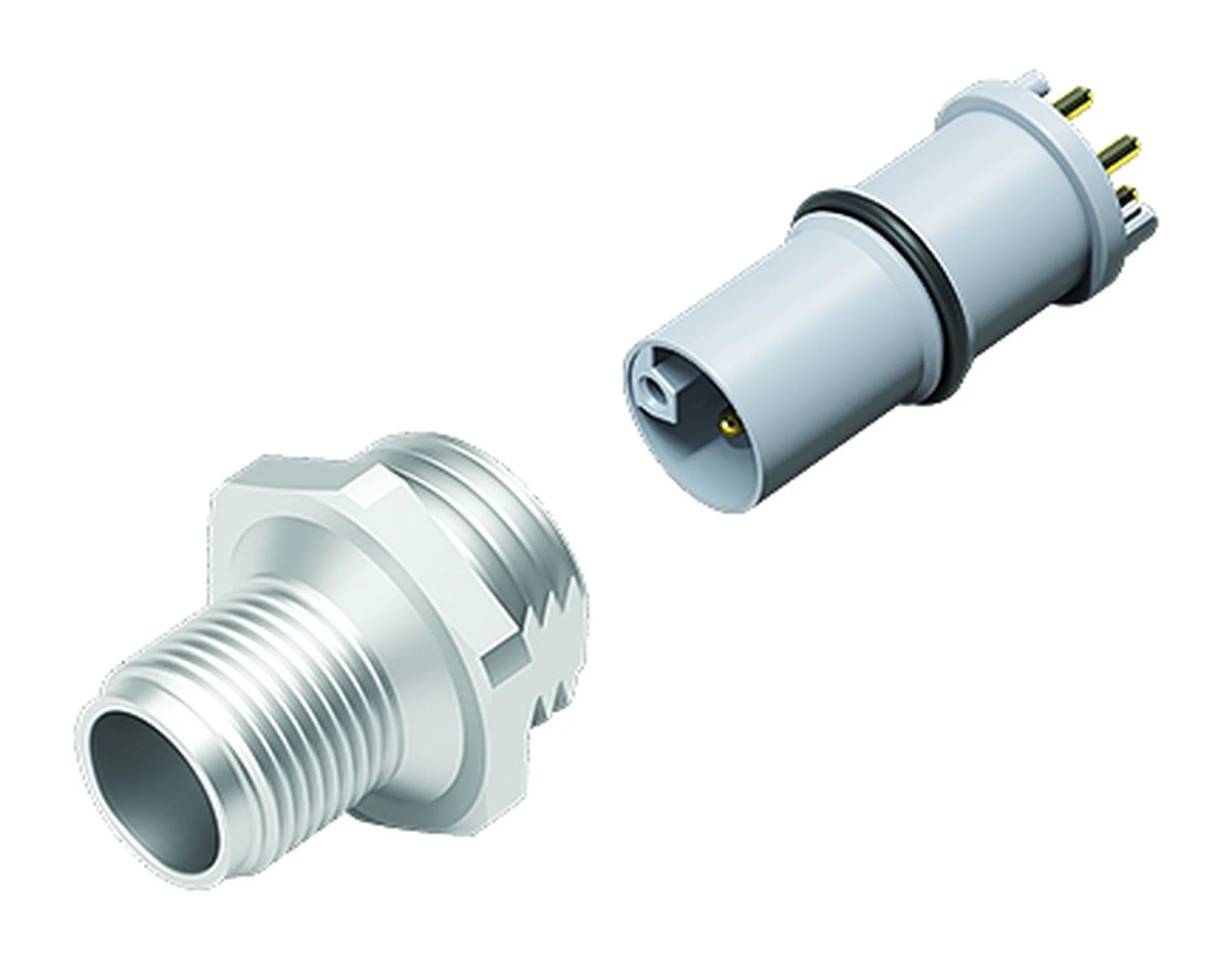

M12 Flanschstecker mit 4+FE Polen für Frontmontage, Serie 823. THR-Löttechnik, IP67-Schutz, UL 2238 zertifiziert, Befestigungsgewinde M16x1,5, ungeschirmt, für Leiterplattenmontage in Gehäusen.
€ 12,08
| Series | Serie 813/823, Serie 823 |
|---|---|
| Numberpole | 4, 4+FE |
| Connection type | THR |
| Lock | M12x1, Schraube M12 |
| IP rating | IP67/IP68 |
| Rated voltage | 63 V |
| Rated current | 12–16 A |
| Temperature range | -40°C / +85°C |
Der M12 Flanschstecker 99 0641 20 05 aus der Binder Serie 823 ist für die Frontmontage in Gerätegehäusen ausgelegt. Mit 4+FE Polen (vier Leistungskontakte plus Schutzleiter) ist er für industrielle Spannungsversorgung mit Erdungspotential konzipiert. THR-Anschluss (Through Hole Reflow) ermöglicht Leiterplattenlötung.
Die Montage erfolgt von der Frontseite durch die Gehäusewand mit M16x1,5-Befestigungsgewinde. Im montierten und abgedichteten Zustand wird IP67-Schutzart auf der Gehäuseseite erreicht. Die THR-Kontaktstifte werden durch Leiterplattenbohrungen geführt und rückseitig verlötet – kompatibel mit Wellenlöt- und Reflow-Prozessen.
UL 2238-Zertifizierung erfüllt nordamerikanische Sicherheitsstandards. Ungeschirmte Bauweise für reine Leistungsübertragung. Die Frontmontage bietet einfache Zugänglichkeit für Wartung und ermöglicht kompakte Gerätedesigns mit rückseitiger Leiterplattenanordnung.
Anwendungen: Industrielle Bediengeräte, Messgerätegehäuse, Steuerungseinheiten, Umrichter-Frontplatten, Sensor-/Aktor-Module und kundenspezifische Elektronikgehäuse mit standardisierter M12-Schnittstelle. Hersteller: Binder.
