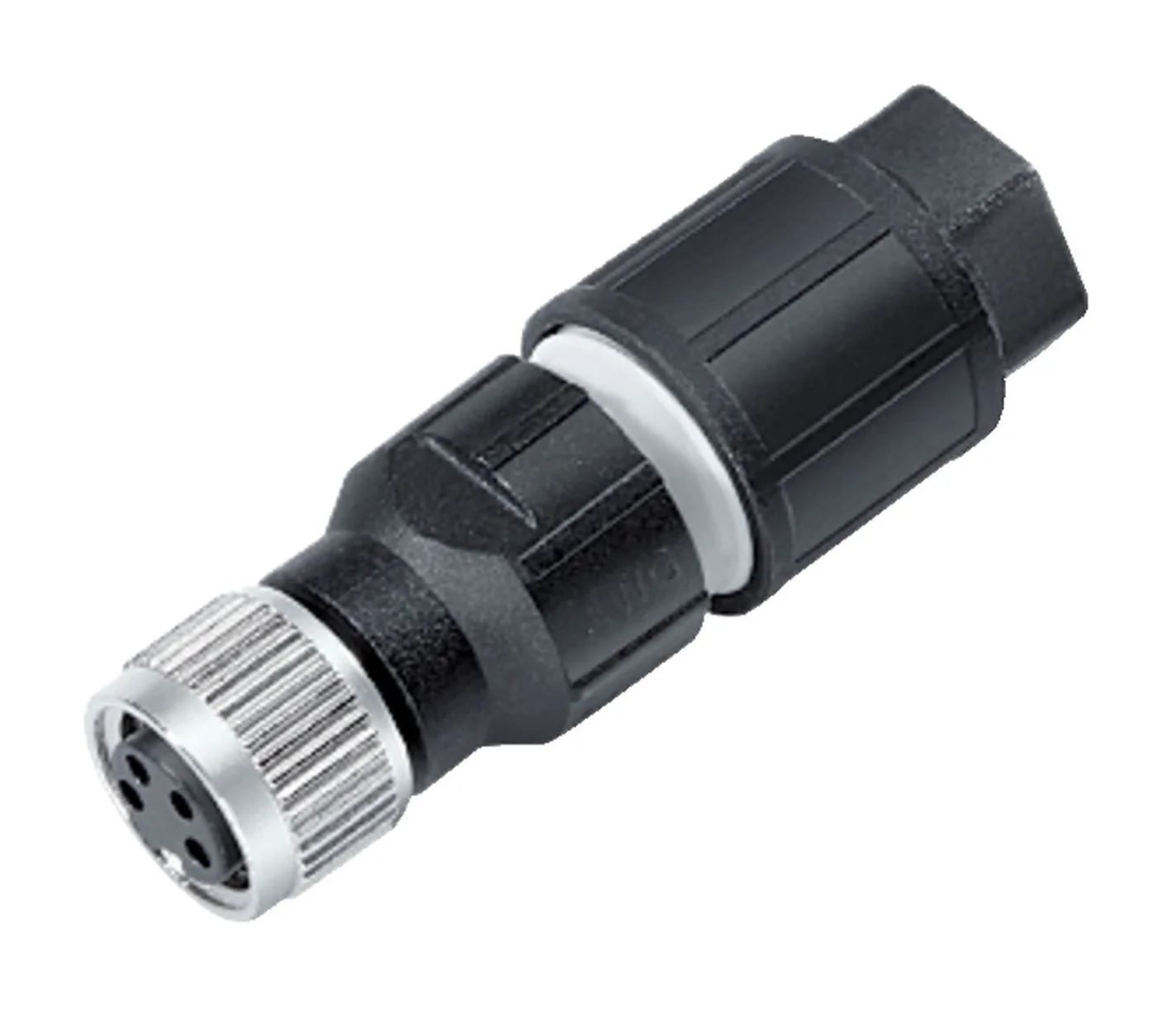

The image may differ from the original
M8 Kabeldose mit 3-poliger Ausführung und IDC-Schneidklemmanschluss für Leitungsquerschnitte 2,5–5,0 mm. Schutzart IP67, UL-zertifiziert. Ungeschirmte Binder-Serie-768-Variante für werkzeuglose Montage in Automatisierungsanwendungen mit optimierter Kabelführung.
€ 9,20
| Series | Serie 768, Serie 768/718 |
|---|---|
| Numberpole | 3, 3–12 |
| Connection type | IDC |
| Lock | M8 bolt, bolts |
| IP rating | IP65/IP67/IP69K |
| Rated voltage | 30–60 V |
| Rated current | 1.5–4 A |
| Temperature range | -40°C / +85°C |
Die M8 Kabeldose 99 3400 550 03 von Binder aus der Serie 768 ist ein 3-poliger Sensor-/Aktorsteckverbinder mit IDC-Schneidklemmanschluss (Insulation Displacement Connection). Die Kontaktierung erfolgt werkzeuglos durch Schneidklemmen, die die Leitungsisolierung durchdringen und direkten Kontakt herstellen – ohne vorheriges Abisolieren.
Der IDC-Anschluss verarbeitet Leitungsquerschnitte von 2,5 bis 5,0 mm und ermöglicht besonders zeitsparende Feldkonfektionierung. Die gerade Bauform bietet optimale Zugentlastung bei axialem Kabelabgang. Die ungeschirmte Ausführung eignet sich für industrielle Standardanwendungen ohne erhöhte EMV-Anforderungen.
Mit Schutzart IP67 bietet die Dose zuverlässigen Schutz gegen Staub und zeitweiliges Untertauchen – ideal für Produktionsumgebungen und Außenanwendungen. Die Schraubverriegelung M8 gewährleistet vibrationssichere, dauerhafte Verbindungen. UL-Zertifizierung bestätigt die Eignung für nordamerikanische Märkte.
Typische Einsatzgebiete: Schnelle Vor-Ort-Konfektionierung von Sensoren, Aktoren, Ventilinseln und Signalgebern in Fertigungsanlagen, Fördertechnik, Verpackungsmaschinen und automatisierten Handhabungssystemen. Kompatibel mit M8-Standardsteckern der Serie 768/718.
