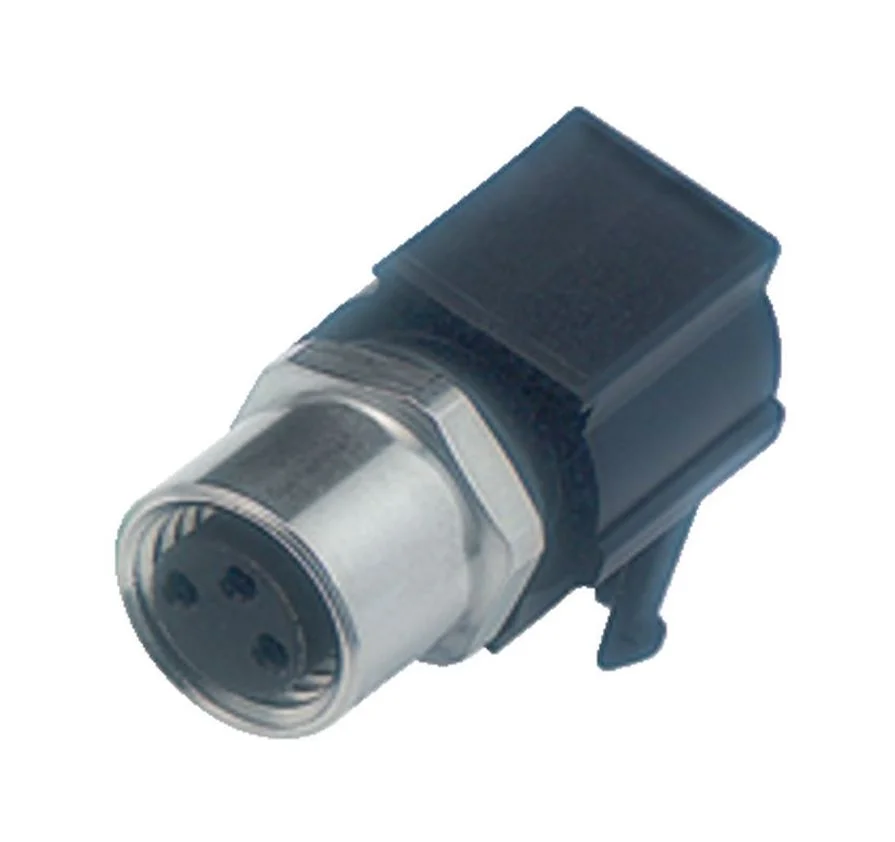

The image may differ from the original
M8-Flanschdose, gewinkelt, mit 4 Polen, ungeschirmt, zur Leiterplattenmontage (THR). Schraubverriegelung M8, Schutzart IP67, UL 2238-zertifiziert. Platzsparende 90°-Bauform für beengte Einbausituationen an Leiterplatten.
€ 6,44
| Series | Series 718, Series 768/718 |
|---|---|
| Numberpole | 3–12, 4 |
| Connection type | THR |
| Lock | M8 bolt, bolts |
| IP rating | IP65/IP67/IP69K |
| Rated voltage | 30–60 V |
| Rated current | 1.5–4 A |
| Temperature range | -40°C / +85°C |
Die Binder M8-Flanschdose (Artikelnummer 99 3390 282 04) aus der Serie 718 ist ein 4-poliger, gewinkelter Leiterplattenverbinder mit THR-Anschlusstechnik (Through Hole Reflow). Die 90°-Bauform ermöglicht einen seitlichen Kabelabgang und spart wertvollen Bauraum bei beengten Platzverhältnissen.
Mit Schutzart IP67 schützt die Flanschdose zuverlässig gegen Staub und Spritzwasser im montierten Zustand. Die robuste M8-Schraubverriegelung verhindert ungewolltes Lösen der Steckverbindung auch unter rauen Betriebsbedingungen. Die UL 2238-Zertifizierung gewährleistet internationale Konformität.
Die gewinkelte Ausführung ist besonders vorteilhaft bei flachen Gehäusen, Wandmontagen oder dicht bestückten Leiterplatten, wo ein gerader Kabelabgang zu Platzkonflikten führen würde. Typische Anwendungen sind kompakte Steuerungsmodule, Schaltschrankelektronik und Maschinenbediengeräte in der industriellen Automatisierung.
Hersteller: Binder (binder-connector.com). Ungeschirmte Variante für standardmäßige Sensor- und Aktoranschlüsse ohne spezielle Abschirmungsanforderungen.
