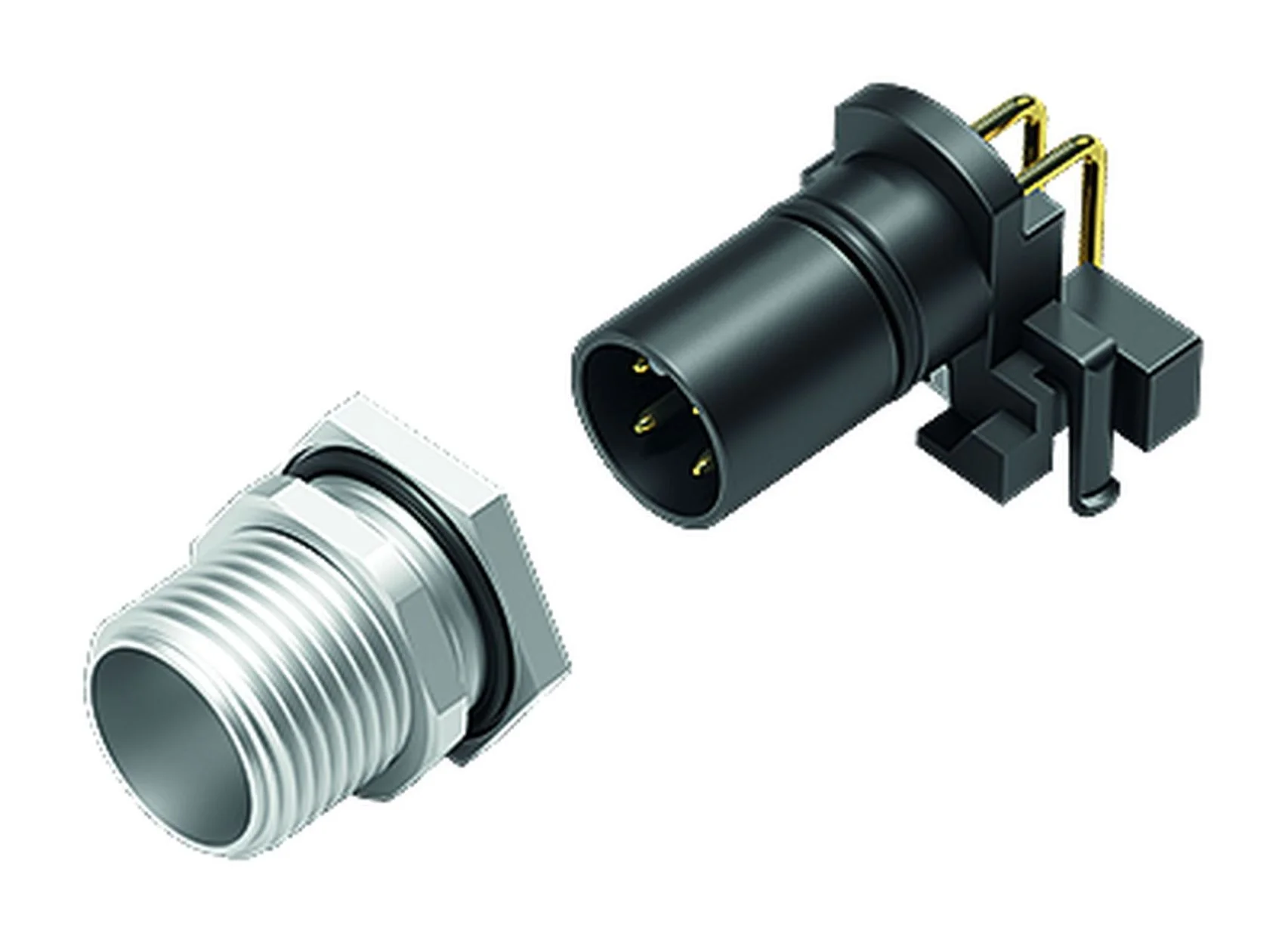

M12 Flanschstecker, gewinkelt, Polzahl: 5, schirmbar, THR, IP68, UL 2238, Rückwandmontage, für die Leiterplattenmontage

Cikkszám: 99 3441 601 05 Kategória: Márka:
Cikkszám: 99 3441 601 05 Kategória: Márka:

Árukészlet

— Szállítási idő kérésre

M12 Flanschstecker gewinkelt, 5-polig, schirmbar, für Leiterplattenmontage (THR), Schutzart IP68, UL 2238 zertifiziert. Rückwandmontage, 90°-Ausführung für EMV-kritische Anwendungen in flachen Gehäusen.

Bulk PriceQuantity (from)Quantity (to)
€ 8,89 1 ∞
€ 7,41 20 ∞
€ 6,35 40 ∞
€ 5,71 100 ∞
€ 5,61 500 ∞
€ 5,34 1 .000 ∞
€ 5,08 2 .500 ∞
€ 4,91 5 .000 ∞
Totals € 8,89

€ 8,89

Árajánlatot kérek

További információk

Sorozat

713/763 sorozat, 763 sorozat

Pólusszám

3–12, 5

Csatlakozás típusa

THR

Zárolás

Csavar M12, csavarok

Védelmi osztály IP

IP40/IP67/IP68/IP69K

Névleges feszültség

30–250 V

Névleges áram

1,5–8 A

Hőmérsékleti tartomány

-40 °C / +85 °C

Der Binder M12 Flanschstecker gewinkelt (Artikelnummer 99 3441 601 05) aus der Serie 763 ist ein 5-poliger, schirmbarer Leiterplattensteckverbinder in 90°-Ausführung für die Rückwandmontage. Die gewinkelte Bauform ermöglicht platzsparende Installation in flachen Gehäusen bei paralleler Kabelführung zur Leiterplatte – ideal für beengte Einbausituationen mit hohen EMV-Anforderungen.

Die THR-Anschlusstechnik (Through-Hole Reflow) kombiniert mechanische Stabilität mit automatisierbarer Fertigung. Die Schirmbarkeit gewährleistet EMV-gerechte Anbindung für Industrial Ethernet (PROFINET, EtherCAT), Hochgeschwindigkeitssignale oder störempfindliche Datenübertragung. Mit Schutzart IP68 ist der Steckverbinder gegen dauerhaftes Untertauchen geschützt, sobald er mit einem passenden Gegenstecker verbunden ist.

Die 5-polige Belegung eignet sich für differentielle Signalpaare (TX+/TX-, RX+/RX-) plus Schirmanbindung oder für erweiterte Funktionen mit zusätzlichen Steuer- und Diagnoseleitungen. Die Schraubverriegelung M12 garantiert vibrationssichere Kontaktierung. UL 2238-Zertifizierung bestätigt weltweite Einsatzfähigkeit.

Einsatzgebiete: Kompakte Ethernet-Schnittstellen, Bus-Koppler, Antriebssteuerungen, Servo-Controller, Kommunikationsmodule – überall dort, wo rechtwinklige PCB-Durchführungen mit Schirmung und minimiertem Bauraum erforderlich sind.
