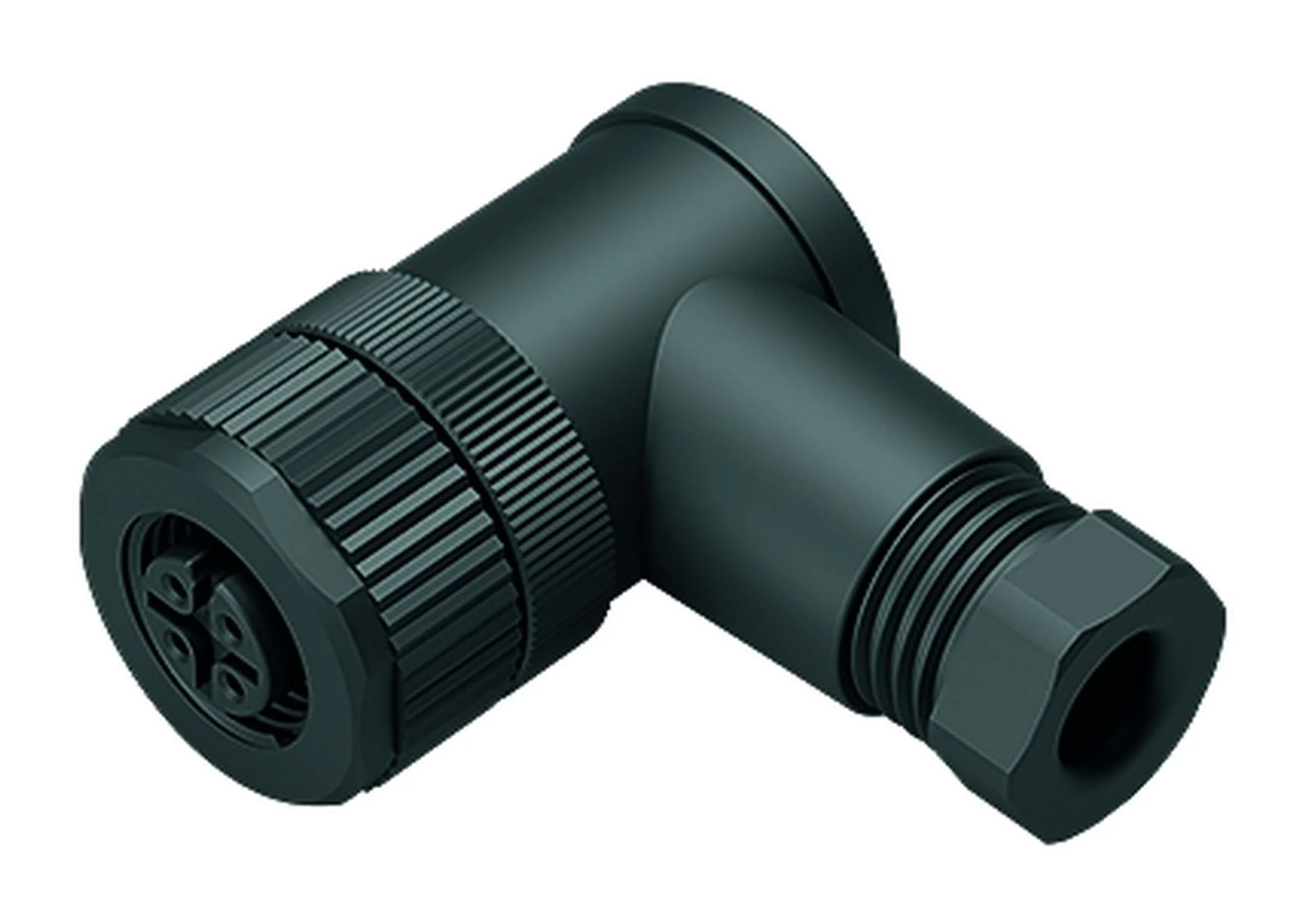

M12 Winkeldose, Polzahl: 5, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL 2238, PG 9

Die M12 Winkeldose 99 0436 69 05 von Binder aus der Serie 715/766 ist ein kompakter 5-poliger Datensteckverbinder für industrielle Kommunikationsnetzwerke. Die gewinkelte Bauform ermöglicht eine platzsparende Installation in beengten Einbausituationen und reduziert mechanische Belastung bei seitlicher Kabelführung. Der Steckverbinder ist kompatibel mit Profibus, Profinet und EtherCAT-Protokollen.

Die Kontaktierung erfolgt über einen Schraubklemmanschluss, der eine sichere elektrische Verbindung für Kabelquerschnitte bei Kabeldurchmessern von 6,0 bis 8,0 mm gewährleistet. Die ungeschirmte Ausführung eignet sich für Standardanwendungen ohne besondere EMV-Anforderungen. Die robuste M12-Schraubverriegelung bietet mechanische Sicherheit auch unter Vibrationsbelastung in Produktionsumgebungen.

Mit Schutzart IP67 ist die Winkeldose vollständig staubdicht und gegen zeitweiliges Untertauchen geschützt, was den zuverlässigen Betrieb in rauen Industrieumgebungen sicherstellt. Die UL 2238 Zertifizierung dokumentiert die Einhaltung nordamerikanischer Sicherheitsstandards. Die integrierte Kabelverschraubung PG 9 sorgt für Zugentlastung und zuverlässige Abdichtung des Kabeleingangs.

Typische Anwendungsbereiche sind Maschinenbau, Förderanlagen, Robotik und dezentrale Steuerungssysteme, bei denen eine raumsparende 90°-Kabelabführung erforderlich ist. Die Winkeldose eignet sich besonders für Montagesituationen mit eingeschränktem Bauraum oder direkter Wandmontage.
