Abszolút forgóenkóder; 103 mm átmérőjű házméret

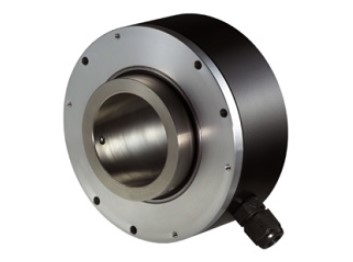

A W+S Messsysteme AH103 abszolútértékadója egy fordulatos, 103 mm méretű zsáklyukú üreges tengelyű forgóenkóder, különösen nagy, 30–45 mm-es tengelyátmérőkhöz. Az üreges tengely kialakítása lehetővé teszi tömör meghajtótengelyek közvetlen csatlakoztatását tengelykapcsoló nélkül, és holtjátékmentes, precíz pozícióérzékelést biztosít. Áramkimaradás utáni referenciázás nem szükséges.

Az alumínium ház opcionálisan rozsdamentes acélból is elérhető, és megfelel az IP65 védettségi fokozatnak. A csatlakozás radiális. Tápfeszültség: 5 VDC vagy 8–30 VDC. Működési hőmérséklet-tartomány: −20–+70 °C, opcionálisan +100 °C-ig.

Választható kimeneti jelként a push-pull (HTL) és az RS422 (TTL) áll rendelkezésre. A kommunikáció egy párhuzamos kimeneten keresztül történik a felügyeleti vezérléshez való közvetlen és megbízható jelátvitel érdekében.

Az AH103-as előnyös felhasználási területei nagy méretű meghajtások, nehéz szállítószalagok, hengerművek, présgépek, nyomdai gépek, valamint nagyméretű orsó- vagy tengelyátmérővel rendelkező szerszámgépek, amelyek közvetlen és robusztus jeladó-csatlakoztatást igényelnek.
