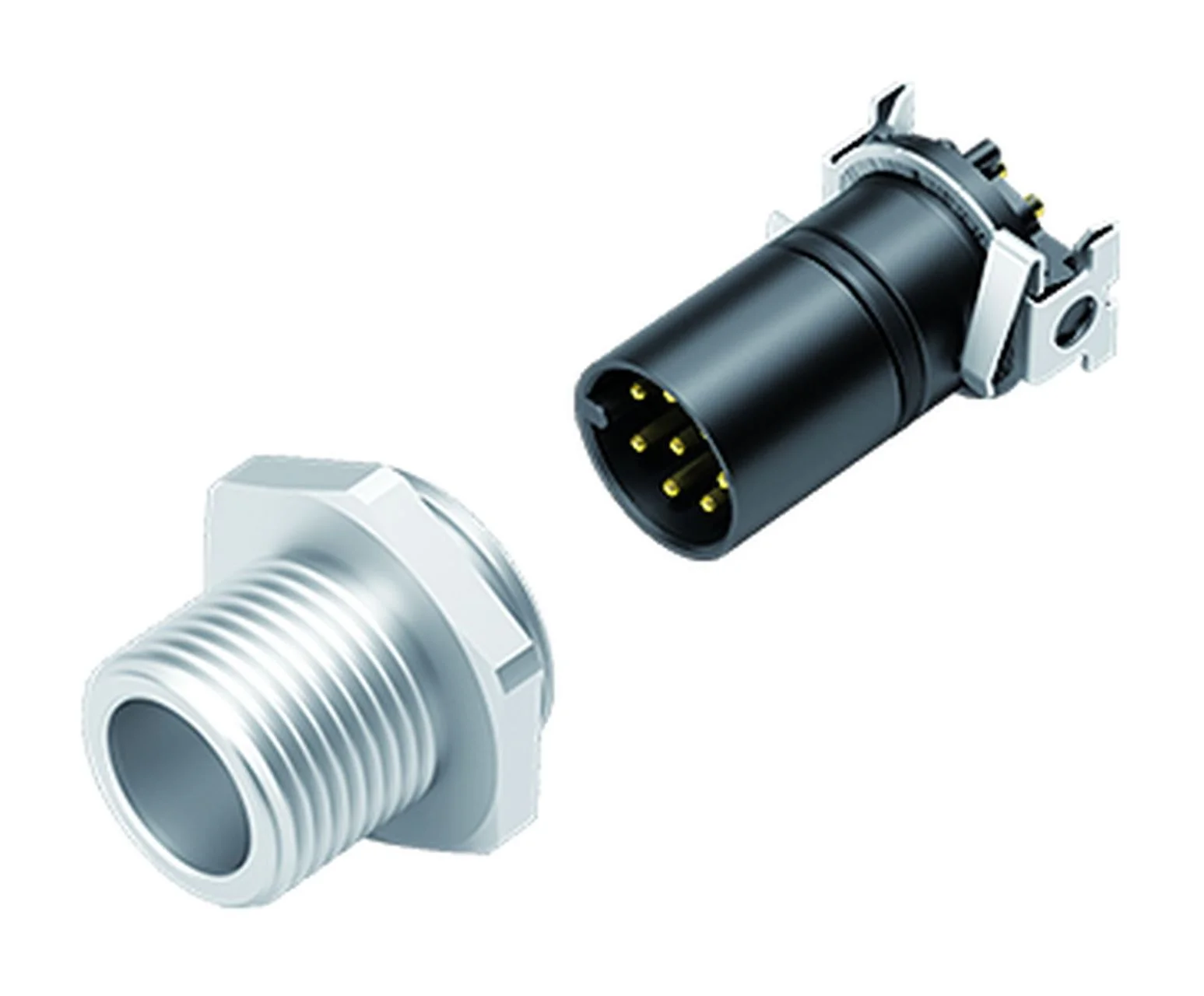

Connettore a flangia M12, numero di poli: 5, schermabile, SMT, IP67, M12x1,0, montaggio frontale

Il connettore a flangia Binder M12 (codice articolo 99 3441 401 05) della serie 763 è un connettore a 5 poli schermabile per il montaggio su circuiti stampati SMT. La possibilità di schermatura consente un'installazione conforme alle norme EMC per segnali ad alta frequenza, Industrial Ethernet (ad es. PROFINET, EtherCAT) o la trasmissione di valori di misura sensibili alle interferenze – indispensabile in ambienti soggetti a disturbi elettromagnetici.

La tecnologia di connessione SMT (Surface Mount Technology) consente un montaggio completamente automatizzato senza fori passanti e riduce i costi di produzione garantendo al contempo un’elevata densità di pakettizzazione. Con grado di protezione IP67, il connettore è a tenuta di polvere e protetto dall’immersione temporanea. La filettatura M12x1,0 garantisce un accoppiamento sicuro con i connettori di controparte.

Il montaggio frontale consente il passaggio attraverso le pareti dell'alloggiamento con collegamento dall'esterno. La configurazione a 5 poli è adatta per Ethernet (TX+, TX-, RX+, RX-) più collegamento della schermatura o per altre trasmissioni di segnali differenziali. Il bloccaggio a vite M12 garantisce un contatto resistente alle vibrazioni anche in applicazioni soggette a movimento.

Campi di applicazione: interfacce Industrial Ethernet, sensori ad alta velocità, sistemi di telecamere, interfacce per encoder, accoppiatori di bus – ovunque siano richieste protezione EMC, integrità dei dati e produzione SMT compatta.
