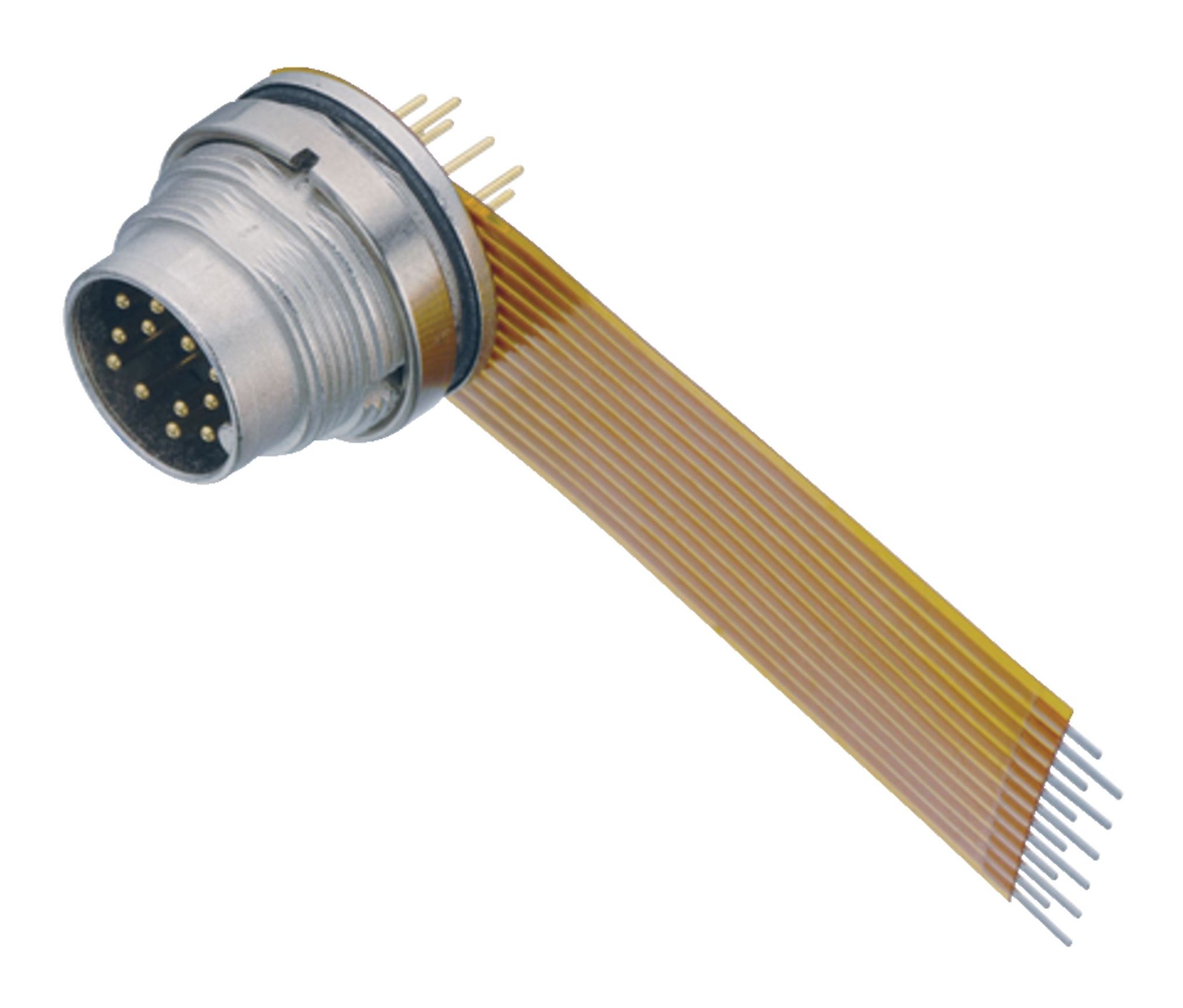

M16 Flanschstecker der Binder Serie 723 mit 12 Polen zur Rückwandmontage, ungeschirmt mit THT-Anschluss. Schutzart IP67, Einbaugewinde M18x0,75 für kosteneffiziente Leiterplatten-Direktmontage ohne Schirmung.
€ 24,53
| Serija | Serija 723 |
|---|---|
| Mehanizam zaključavanja | vijak |
| Zaštita | nezaštićen |
| Broj stupova | 12 |
| Dizajn | Flansni spojnik |
| Tip veze | THT |
| Oznaka zaštite od prodora | IP67 |
Der Binder M16 Flanschstecker (Art.-Nr. 09 0131 65 12) aus der Serie 723 ist ein 12-poliger Einbausteckverbinder mit THT-Anschluss (Through-Hole-Technology) zur direkten Leiterplattenmontage. Die ungeschirmte Ausführung bietet eine kosteneffiziente Lösung für Anwendungen ohne besondere EMV-Anforderungen.
Das Einbaugewinde M18x0,75 erlaubt die Rückwandmontage für Leiterplatten-Applikationen mit Durchsteckmontage. Mit Schutzart IP67 bietet der Flanschstecker zuverlässigen Schutz gegen Staub und zeitweiliges Untertauchen, ideal für industrielle Steuerungen und elektronische Baugruppen mit Außenanschluss.
Die 12-polige Konfiguration (Typ 12-a) ermöglicht komplexe Signalführung bei kompakter M16-Bauform. Die THT-Montage gewährleistet mechanisch stabile Verbindungen zur Leiterplatte und eignet sich für manuelle und automatisierte Bestückung. Die Rückwandmontage ermöglicht platzsparende Installationen mit direkter Leiterplattenanbindung.
Typische Einsatzgebiete sind SPS-Module, industrielle Interfaces, Sensoranbindungen und Maschinensteuerungen. Die ungeschirmte Bauweise ist ausreichend für niedrige Frequenzen und unkritische Signalübertragungen. Die Schraubverriegelung der Gegenstecker sorgt für sichere, vibrationsfeste Verbindungen in industriellen Umgebungen.
