M12-D

M12-Steckverbinder mit D-Kodierung bilden den Standard für industrielle Ethernet-Verbindungen im Feld. Die 4-polige Ausführung überträgt 100 Mbit/s bei vollständiger IP67-Dichtheit und ermöglicht durchgängige Ethernet-Kommunikation bis zur letzten Feldkomponente.

Technické údaje

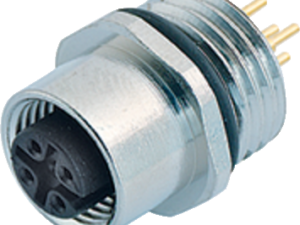

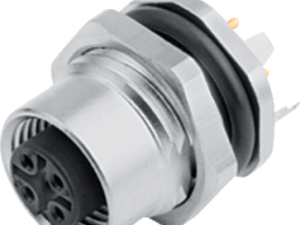

Die D-Kodierung nach IEC 61076-2-101 definiert eine spezielle Kontaktanordnung für Fast Ethernet. Vier Kontakte übertragen die Datenpaare TX+/TX- und RX+/RX- mit bis zu 100 Mbit/s. Das robuste M12-Gewinde mit Schutzart IP67 nach IEC 60529 garantiert sichere Verbindungen auch unter rauen Industriebedingungen. Die mechanische Kodierung verhindert Fehlsteckungen mit anderen M12-Varianten. Verfügbar als gerade und gewinkelte Kabelstecker, Einbaustecker mit Frontmontage oder Printanschluss sowie konfektionierte Patchkabel in Längen von 0,5 bis 20 Meter.

Použití

M12-D findet überall Einsatz, wo Industrial Ethernet direkt ans Feld gebracht wird. In Profinet-Netzwerken nach IEC 61784 verbinden sie Sensoren, Aktoren und dezentrale I/O-Module mit der Steuerungsebene. Bei EtherCAT-Systemen ermöglichen sie die Echtzeitkommunikation zwischen Servo-Antrieben und Motion-Controllern. DeviceNet-Installationen nutzen M12-D für die physikalische Ethernet-Ebene. Typische Einsatzorte sind Verpackungsmaschinen, Roboterzellen und Fördertechnik, wo die IP67-Dichtheit Verkabelung ohne zusätzliche Schutzgehäuse erlaubt.
