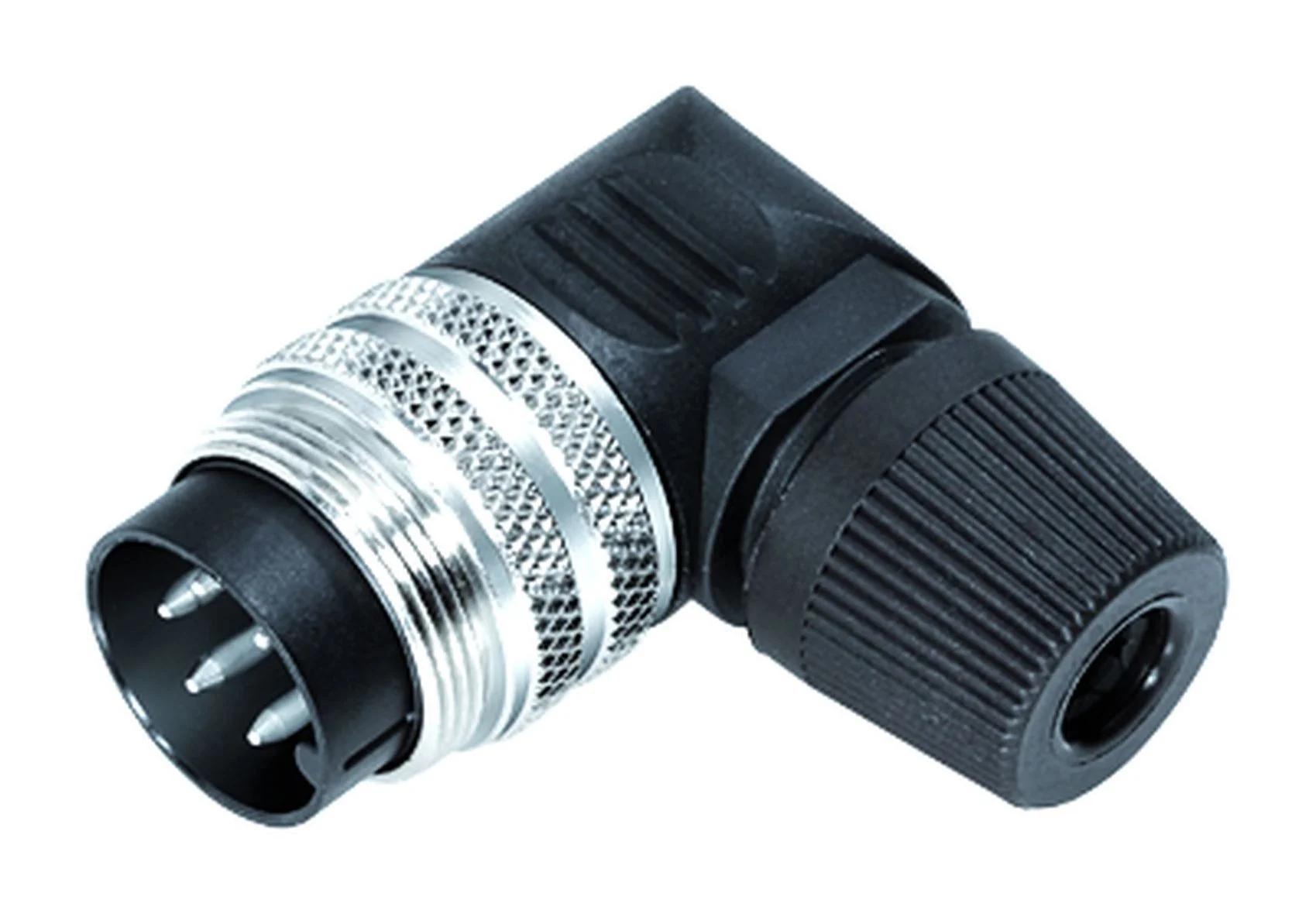

Úhlová zástrčka M16, počet pólů: 5 (05-a), 4,0-6,0 mm, nestíněné, pájení, IP40

Der M16 Winkelstecker mit Artikelnummer 09 0139 70 05 von Binder ist ein robuster Miniatur-Rundsteckverbinder aus der Serie 682. Die 5-polige Ausführung bietet flexible Einsatzmöglichkeiten für Signal-, Steuerungs- und Versorgungsleitungen in industriellen Applikationen. Die gewinkelte Bauform erleichtert die Montage in räumlich begrenzten Umgebungen und reduziert den erforderlichen Biegeradius des angeschlossenen Kabels.

Die Kontaktierung erfolgt durch Lötanschluss, ausgelegt für Kabeldurchmesser von 4,0 bis 6,0 mm. Die ungeschirmte Konstruktion eignet sich für Standardanwendungen ohne besondere EMV-Anforderungen. Die mechanische Fixierung wird durch eine zuverlässige Schraubverriegelung realisiert, die auch unter Vibrationsbeanspruchung eine sichere Verbindung gewährleistet.

Mit Schutzart IP40 ist dieser Winkelstecker für den Einsatz in geschützten Innenräumen konzipiert und bietet Berührungsschutz sowie Schutz gegen feste Fremdkörper ab 1 mm Durchmesser. Die M16-Abmessungen entsprechen dem Industriestandard und sichern die Kompatibilität mit anderen Komponenten der Serie 682.

Anwendungsfelder umfassen Maschinensteuerungen, Prüfanlagen, Sensorverkabelung und allgemeine industrielle Elektroinstallationen, wo zuverlässige und platzsparende Winkelsteckverbindungen benötigt werden.
