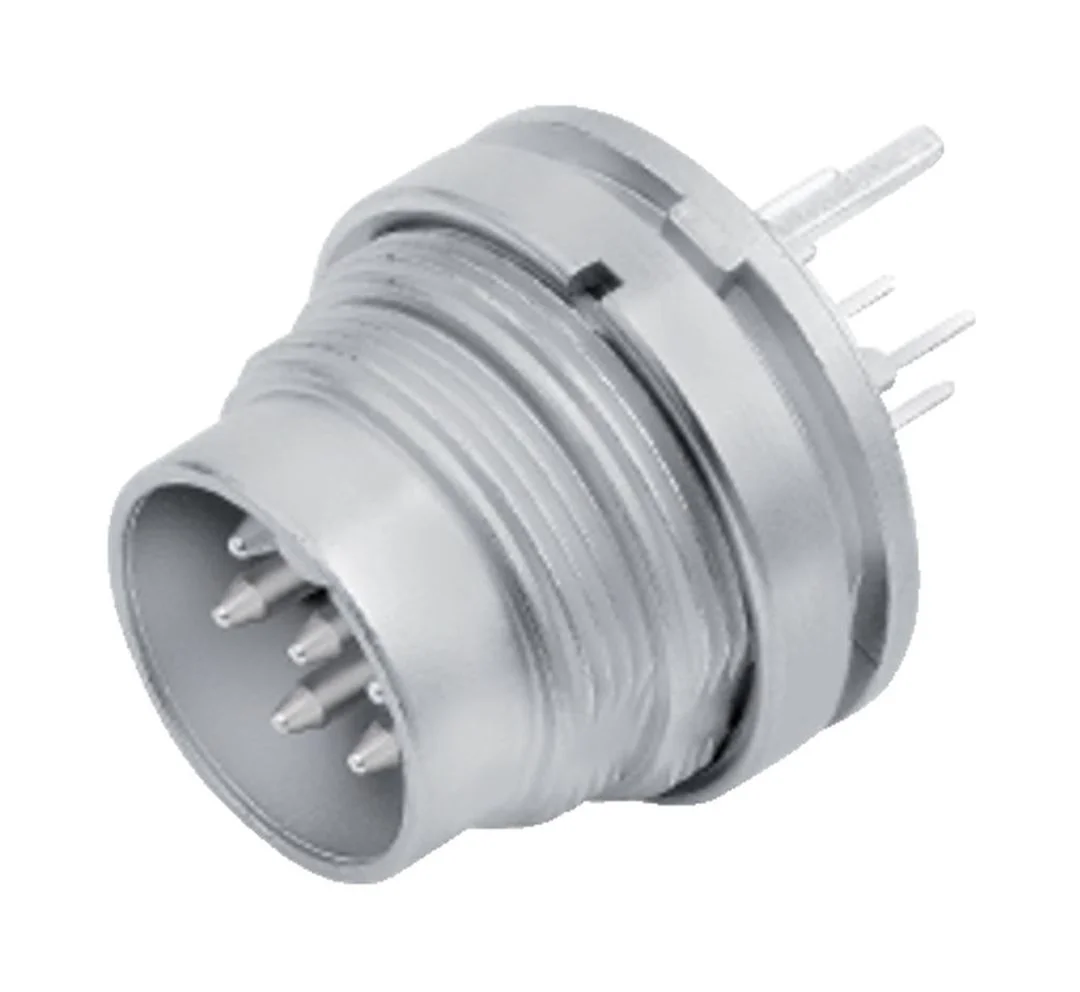

Obrázek se může lišit od originálu
M16 Flanschstecker der Binder Serie 680 mit 12 Polen für Rückwandmontage (THT). Schirmbare Ausführung mit Gewinde M18x0,75, Schutzart IP40. Artikelnummer: 09 0331 290 12.
€ 14,06
| Série | Řada 680 |
|---|---|
| Zámek | šroubovat |
| stínění | chránitelné |
| Polzahl | 12 |
| Provedení | konektor s přírubou |
| Typ připojení | THT |
| Stupeň krytí IP | IP40 |
Der M16 Flanschstecker 09 0331 290 12 aus der Binder Serie 680 ist ein 12-poliger Einbausteckverbinder (Kontaktbelegung 12-a) in schirmbarer Ausführung für die Rückwandmontage. Das Befestigungsgewinde M18x0,75 gewährleistet eine stabile Fixierung in Gehäusewänden oder Montagepanels.
Die Montage erfolgt mittels THT-Technologie (Through-Hole Technology), bei der die Kontaktstifte durch die Leiterplatte geführt und verlötet werden. Die schirmbare Konstruktion ermöglicht bei Bedarf eine elektromagnetische Abschirmung zur Reduktion von Störeinflüssen. Die Schraubverriegelung sichert die mechanische Verbindung zum Gegenstück zuverlässig.
Mit Schutzart IP40 ist der Flanschstecker gegen feste Fremdkörper größer 1 mm geschützt. Die Rückwandmontage eignet sich besonders für Leiterplattenanwendungen, bei denen die Steckverbindung von außen zugänglich sein soll, während die Kontaktierung auf der Rückseite erfolgt. Typische Einsatzbereiche sind Steuerungsgeräte, Messsysteme und industrielle Elektronik.
Hersteller: Binder (binder-connector.com), Serie 680, professionelle Miniatur-Steckverbinderlösung mit optionaler Schirmung für anspruchsvolle EMV-Anforderungen.
