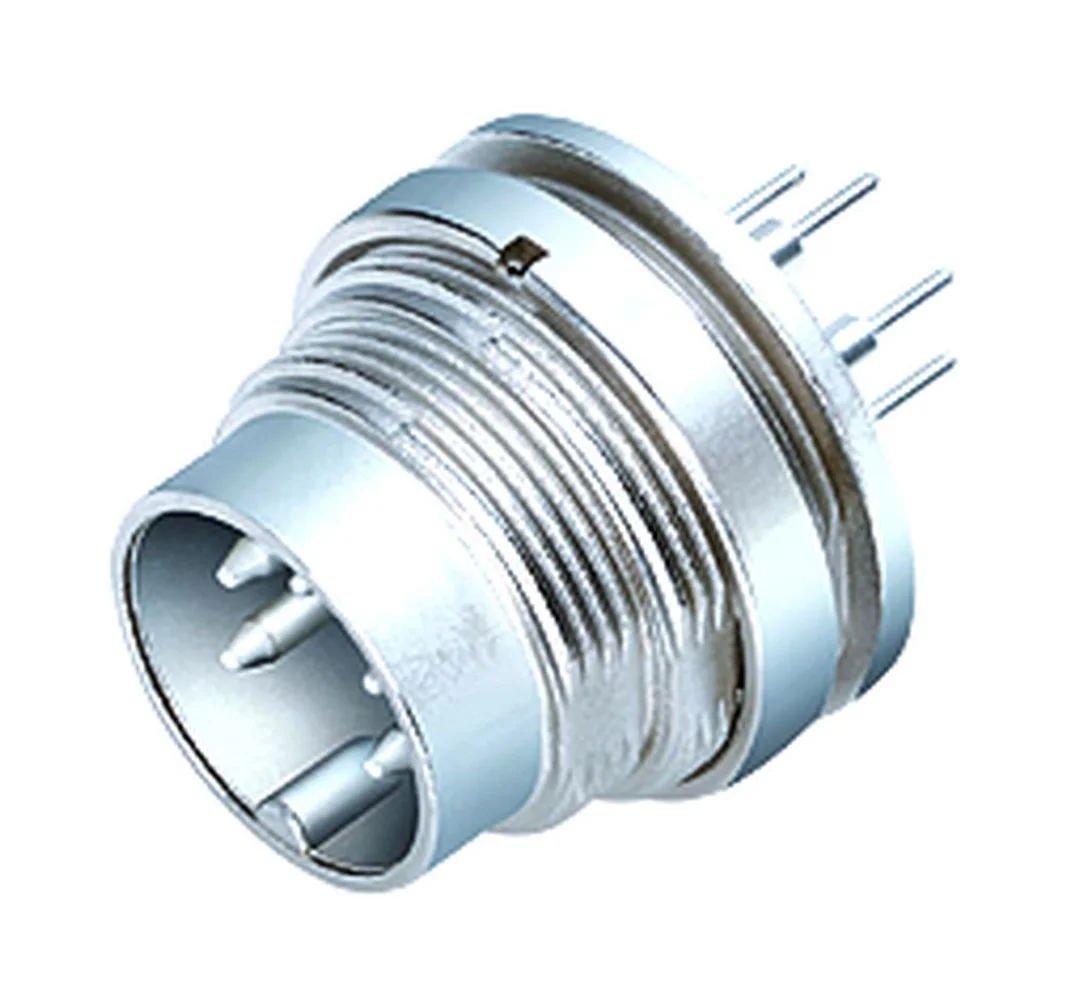

Slika se lahko razlikuje od originala
M16 Flanschstecker mit 2 Polen, ungeschirmt, für THT-Leiterplattenmontage und Rückwandmontage. Schraubverriegelung mit M18x0,75-Gewinde, Schutzart IP40. Aus der Binder Serie 680 für direkte PCB-Integration.
€ 8,21
| Serija | Serija 680 |
|---|---|
| Zaklepanje | vijati |
| Zaščita | nezaščiten |
| polovica | 2 |
| Oblika gradnje | Prirobnični priključek |
| Način priključitve | THT |
| Zaščitni razred IP | IP40 |
Der Binder Flanschstecker 09 0303 99 02 aus der Serie 680 ist ein M16-Rundsteckverbinder mit 2 Polen (Kodierung 02-a) in ungeschirmter Ausführung. Die Kontaktierung erfolgt über THT-Anschlüsse (Through-Hole Technology) für die direkte Durchsteckmontage auf Leiterplatten. Mit der Schutzart IP40 eignet sich dieser Steckverbinder für den Einsatz in trockenen Innenräumen und geschützten Elektronikumgebungen.
Die Rückwandmontage mit M18x0,75-Befestigungsgewinde ermöglicht die stabile Fixierung an Gehäuserückwänden oder Montageflächen, während die THT-Pins direkt in die Leiterplatte eingelötet werden. Diese Bauweise vereinfacht die Fertigung und bietet eine hohe mechanische Stabilität. Die Schraubverriegelung gewährleistet eine sichere Steckverbindung auch bei mechanischer Beanspruchung.
Als Miniatur-Rundsteckverbinder der Serie 680 vereint dieser Flanschstecker kompakte Bauform mit einfacher Leiterplattenintegration. Die ungeschirmte Ausführung ist für Niederspannungsanwendungen und unkritische Signalübertragungen ohne besondere EMV-Anforderungen ausgelegt. Typische Anwendungen sind Steuergeräte, Messmodule und kompakte Elektronikbaugruppen mit Rückwandanschluss.
Hersteller: Binder (binder-connector.com) – Artikelnummer: 09 0303 99 02
