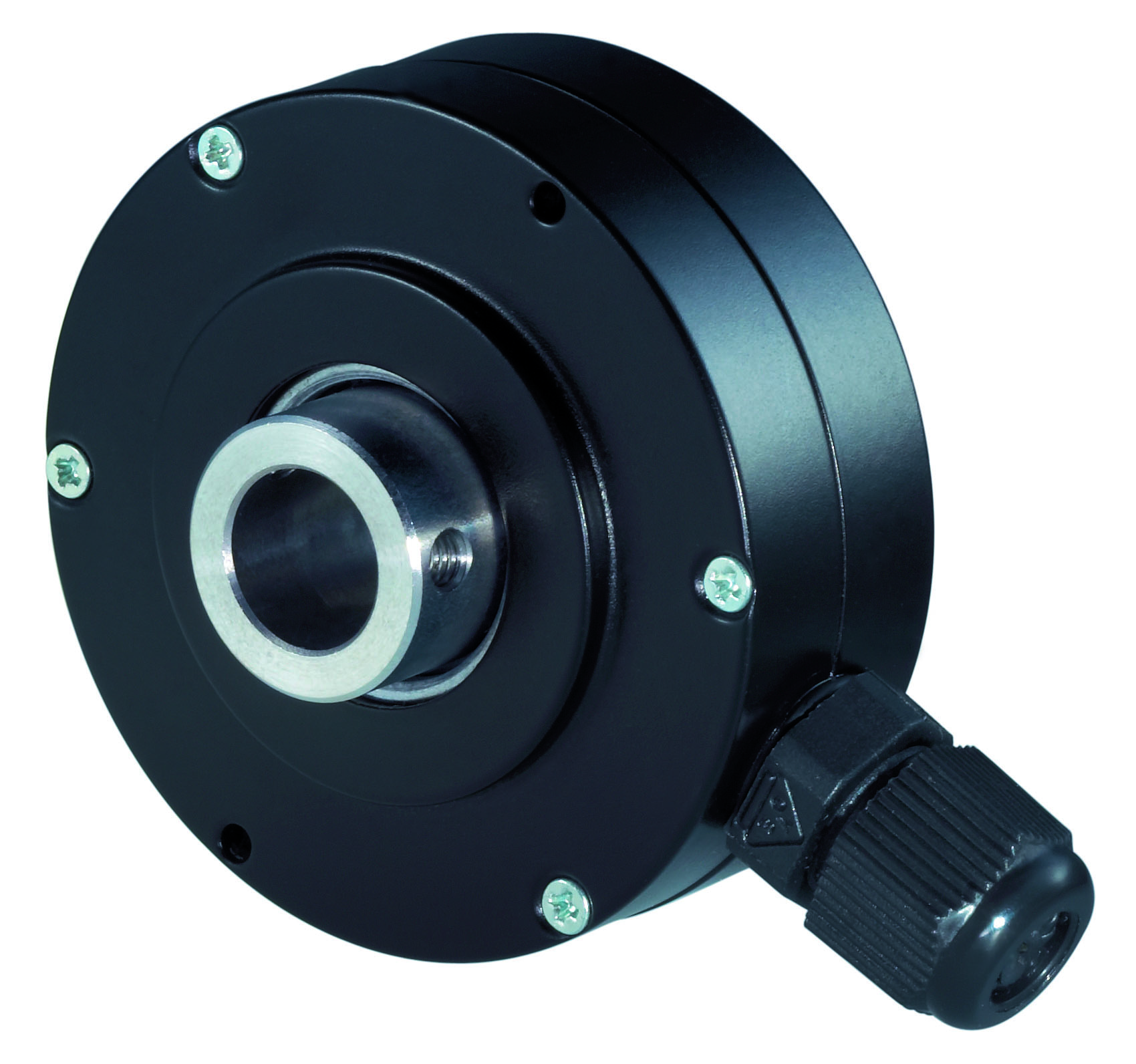

Bild kann vom Original abweichen
Der W+S IH581 ist ein robuster Inkremental-Drehgeber mit Hohlwelle in 58mm Baugröße. Mit Auflösungen von 1 bis 25.000 PPR und wahlweise HTL- oder TTL-Ausgang eignet er sich optimal für anspruchsvolle Positionierungs- und Geschwindigkeitsmessungen in Industrie und Maschinenbau.
| Drehgeber Typ | Inkremental |
|---|---|
| Wellenausführung | Hohlwelle |
| Baugröße | 58 mm |
| Auflösung | 1–25.000 PPR |
| Ausgang | Push-Pull (HTL), RS422 (TTL) |
| Anschlusspunkt | Radial |
| Schutzart | IP65 |
Der IH581 Inkremental-Drehgeber von W+S Meßsysteme bietet durch seine Hohlwellen-Konstruktion eine direkte Montage auf bestehende Antriebswellen ohne zusätzliche Kupplung. Die 58mm Baugröße gewährleistet kompakte Abmessungen bei hoher mechanischer Stabilität und eignet sich für Wellengrößen bis 12mm.
Mit einer Auflösung von 1 bis 25.000 Impulsen pro Umdrehung (PPR) deckt die Baureihe IH581 ein breites Spektrum von Anwendungen ab – von einfachen Drehzahlmessungen bis hin zu hochpräzisen Positionieraufgaben. Die verfügbaren Ausgänge Push-Pull (HTL) und RS422 (TTL) ermöglichen eine direkte Integration in gängige Steuerungssysteme und SPS-Eingänge.
Der radiale Anschlusspunkt erleichtert die Verkabelung in beengten Einbauverhältnissen und reduziert den Platzbedarf. Die Schutzart IP65 macht den Drehgeber unempfindlich gegen Staub und Spritzwasser, wodurch er sich für den Einsatz in rauen Industrieumgebungen eignet.
Typische Einsatzgebiete umfassen Servo- und Frequenzumrichterantriebe, Werkzeugmaschinen, Fördertechnik sowie Robotik- und Automatisierungsanlagen. Die bewährte Qualität von W+S Meßsysteme aus Spaichingen garantiert langfristige Verfügbarkeit und zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
