Inkremental Drehgeber; Baugröße 120mm Durchmesser

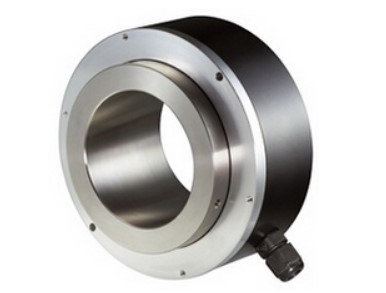

Der Inkrementalgeber IH120 von W+S Messsysteme ist ein großbauender Hohlwellen-Drehgeber mit einem Gehäuse-Einbaudurchmesser von 120 mm. Die Sackloch-Hohlwelle nimmt Wellendurchmesser von 40 bis 65 mm auf und erlaubt die direkte Aufnahme auf die Antriebswelle ohne zusätzliche Kupplung. Dies vereinfacht den Einbau erheblich und erhöht die mechanische Robustheit der Geberanbindung. Aluminiumgehäuse, optional in Edelstahl.

Als Inkrementalgeber gibt der IH120 relative Lage- und Drehzahlinformationen als Impulsfolgen aus. Nach einer Spannungsunterbrechung ist Referenzfahren erforderlich. Betriebstemperaturbereich −20 bis +70 °C, Schutzart IP65 für den sicheren Betrieb unter Staub- und Strahlwassereinwirkung.

Die Ausgangsschnittstelle ist als Push-Pull (HTL) oder RS422 (TTL) ausgeführt. Versorgungsspannung 4,75 bis 30 VDC. Kabelanschluss radial.

Der IH120 eignet sich für schwere Antriebsaufgaben in Förderanlagen, Mühlen, Mischern, Windenergieanlagen sowie in der Papier- und Textilindustrie, wo großwellige Antriebe eine entsprechend dimensionierte, kupplungsfreie Geberanbindung erfordern.
