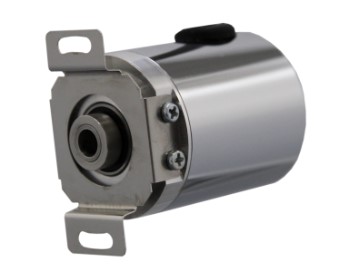

Absoluter Multi-Turn-Drehgeber der Baureihe MH360 von W+S Messsysteme, Sackloch-Hohlwelle, Einbaudurchmesser 36 mm. Direkte Wellenanbindung ohne Kupplung, Schutzart IP65, Schnittstellen u. a. SSI, CANopen und EtherCAT.
| Drehgeber Typ | Absolut Multi-Turn |
|---|---|
| Wellenausführung | Hohlwelle |
| Baugröße | 36 mm |
| Ausgang | Push-Pull (HTL), RS422 (TTL) |
| Schnittstelle | SSI, CANopen, Profibus, Profinet, EtherCAT, BiSS-C |
| Anschlusspunkt | Radial, Axial |
| Schutzart | IP65 |
Der Absolutwertgeber MH360 von W+S Messsysteme ist ein kompakter Multi-Turn-Drehgeber mit Sackloch-Hohlwelle und einem Einbaudurchmesser von 36 mm im Aluminium-Gehäuse. Die Hohlwellenbauform ermöglicht die direkte Montage auf der Antriebswelle ohne zusätzliche Kupplung, was Bauraum spart und die Montagegenauigkeit erhöht. Als Absolutwertgeber ist nach dem Einschalten kein Referenzfahren erforderlich; die Multi-Turn-Positionsdaten bleiben nach einem Stromausfall erhalten.
Der MH360 ist für Wellendurchmesser von 6 bis 8 mm ausgelegt und bietet axialen sowie radialen Anschluss. Der Betriebstemperaturbereich liegt bei -20 bis +70 °C. Versorgungsspannung: 5 VDC oder 8–30 VDC; Ausgänge: Push-Pull (HTL) und RS422 (TTL).
Die Schnittstellenvielfalt umfasst SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT und BiSS-C. Die Schutzart IP65 gewährleistet Beständigkeit gegen Staub und Spritzwasser.
Der MH360 eignet sich besonders für platzkritische Installationen in Servoantrieben, Robotergelenken, Förderanlagen und Automatisierungsanlagen, bei denen eine direkte, spielarme Wellenanbindung gefordert ist.
