Connettori coassiali

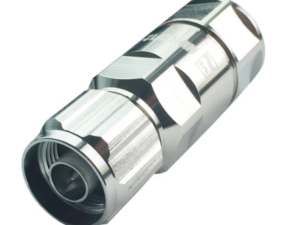

Koaxialsteckverbinder bilden die präzise Schnittstelle für die verlustfreie Übertragung von Hochfrequenzsignalen. Die impedanzangepassten Verbindungen mit 50 oder 75 Ohm Wellenwiderstand gewährleisten störungsfreie HF-Übertragungen vom MHz- bis in den GHz-Bereich.Produktserien und technische SpezifikationenDas Sortiment umfasst alle gängigen Koaxialverbinder-Standards nach IEC 61169 und MIL-STD-348:N-Typ Steckverbinder: Robuste 50-Ohm-Verbindungen für Frequenzen bis 18 GHz, hohe Leistungsbelastbarkeit bis 1000 W bei 1 GHz, wetterfeste Ausführungen mit DichtungenBNC-Steckverbinder: Bajonettverriegelung für schnelle Montage, 50 Ohm Impedanz, Frequenzbereich bis 4 GHz, kompakte Bauform für Messgeräte und OszilloskopeTNC-Steckverbinder: Schraubverriegelung für vibrationssichere Verbindungen, 50 Ohm, bis 18 GHz, höhere mechanische Belastbarkeit als BNCSMA-Steckverbinder: Miniaturausführung mit Schraubgewinde, 50 Ohm, hervorragende HF-Eigenschaften bis 26,5 GHz, präzise Zentrierung durch Sechskant-KupplungSMB und MCX: Push-on Schnellsteckverbinder für platzsparende Anwendungen, 50 Ohm, SMB bis 4 GHz, MCX bis 6 GHzF-Steckverbinder: 75-Ohm-Standard für CATV und Sat-Anlagen, Schraubgewinde, kostengünstige Lösung für TV-SignalverteilungDie Anschlusstechnik variiert je nach Kabeltyp und Anwendung: Lötanschlüsse für dauerhafte Verbindungen im Labor, Crimpausführungen für schnelle Feldmontage mit definierter Zugentlastung, Schraubanschlüsse für flexible Installationen. Verfügbar als gerade und gewinkelte Stecker, Buchsen, Einbaubuchsen sowie diverse Adapter zwischen den Standards. Im Sortiment führende Hersteller wie RFS und Neutrik.Typische EinsatzbereicheIn der HF-Messtechnik ermöglichen präzise Koaxialverbindungen reproduzierbare Messungen an Spektrumanalysatoren und Netzwerkanalysatoren. Die Mobilfunktechnik nutzt N- und 7/16-Verbinder für Basisstationen und Antennenanlagen mit hohen Sendeleistungen. Im Broadcasting-Bereich verbinden robuste Koaxialstecker Sender, Verstärker und Antennen für störungsfreie Signalübertragung. Labor- und Prüfgeräte setzen auf SMA- und BNC-Verbindungen für flexible Messaufbauten mit kurzen Signalwegen.
