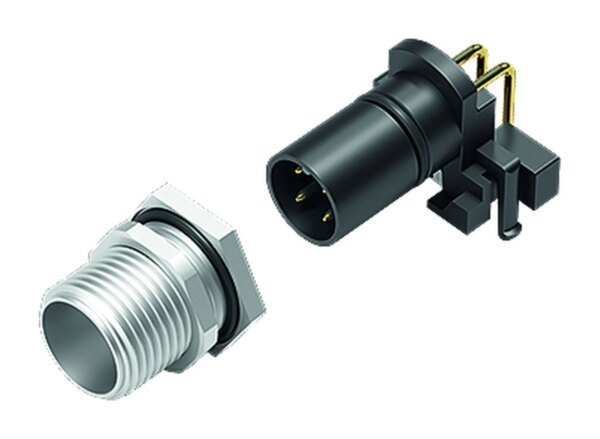

L'immagine può variare dall'originale
M12 Flanschstecker gewinkelt mit 8 Polen, ungeschirmt, für THR-Leiterplattenmontage. Schutzart IP68, UL 2238 zertifiziert. Rückwandmontage, 90°-Bauform für platzsparende Verkabelung bei durchkontaktierten Leiterplatten.
26 disponibili
€ 9,49
| Serie | Serie 713/763, Serie 763 |
|---|---|
| Poli | 3–12, 8 |
| Tipo di collegamento | THR |
| Bloccaggio | Vite M12, viti |
| Classe di protezione IP | IP40/IP67/IP68/IP69K |
| Tensione nominale | 30–250 V |
| Nennstrom | 1,5–8 A |
| Intervallo di temperatura | -40 °C / +85 °C |
Der Binder M12 Flanschstecker (Artikel 99 3481 202 08) aus der Serie 763 ist die gewinkelte 90°-Ausführung des 8-poligen ungeschirmten Leiterplattensteckverbinders. Die THR-Technologie (Through-Hole-Reflow) ermöglicht effiziente automatisierte Fertigung, die M12-Schraubverriegelung sorgt für sichere Verbindung mit Schutzart IP68 und UL-2238-Zertifizierung.
Die gewinkelte Bauform bietet entscheidende Vorteile bei beengten Platzverhältnissen: Kabel werden parallel zur Leiterplatte abgeführt, was die Bauhöhe von Steuergeräten und Elektronikgehäusen minimiert. Besonders relevant für kompakte Maschinensteuerungen, dezentrale Automatisierungskomponenten und Schaltschrankeinbauten mit limitierter Tiefe.
Mit 8 Polen eignet sich der Steckverbinder für anspruchsvolle Kommunikationsprotokolle wie Industrial Ethernet (PROFINET, EtherNet/IP) oder parallele Signal- und Versorgungsleitungen. Die Rückwandmontage-Ausführung erlaubt durchgehende Leiterplattenbestückung im Reflow-Prozess. IP68-Schutz garantiert Beständigkeit gegen Feuchtigkeit und temporäres Untertauchen.
Hersteller: Binder (binder-connector.com). Montageart: Rückwandmontage gewinkelt, THR-Leiterplattenmontage. Polzahl: 8. Winkel: 90°.
