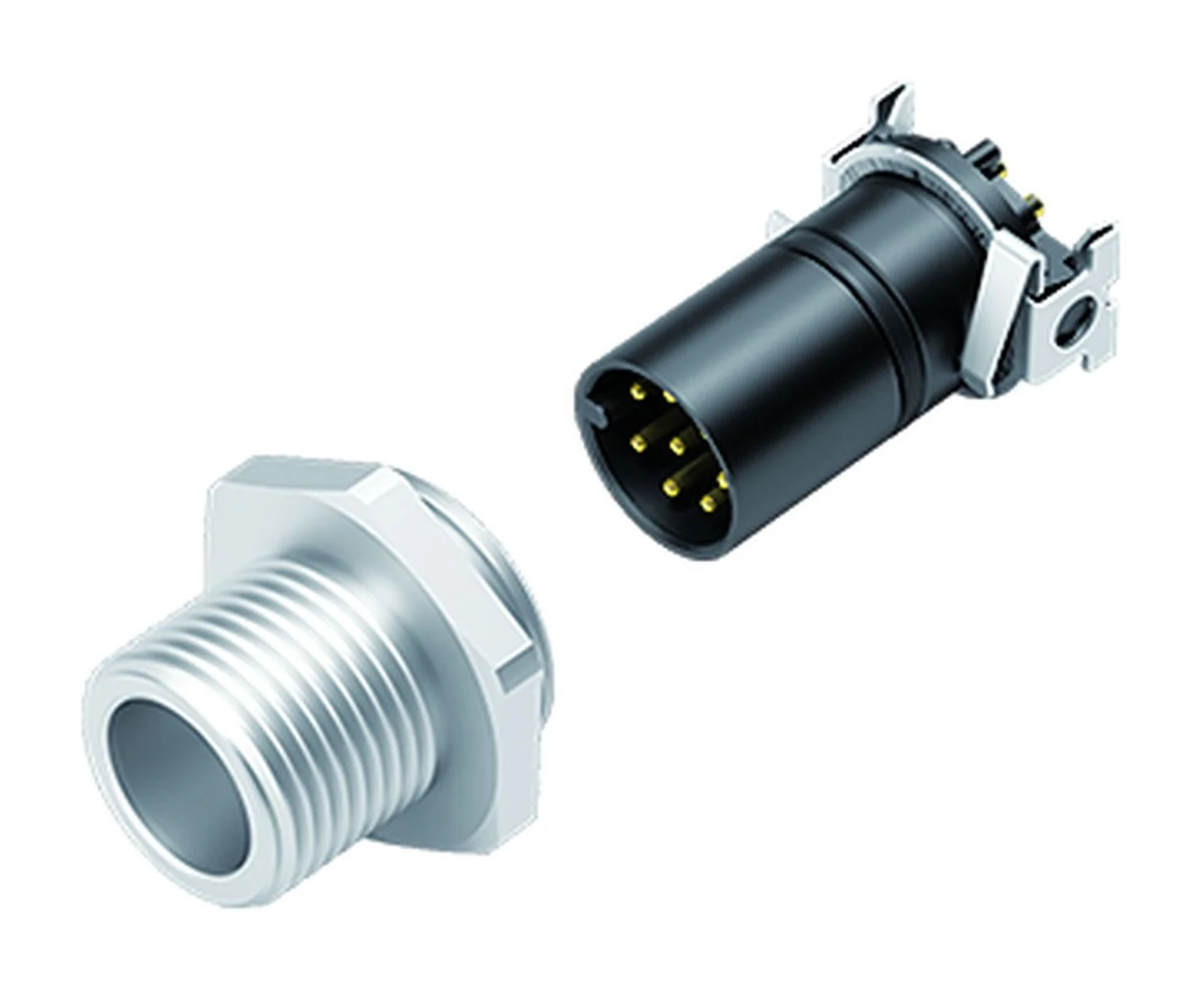

Connettore a flangia M12, numero di poli: 5, non schermato, SMT, IP67, M12x1,0, montaggio frontale

Il connettore a flangia Binder M12 (codice articolo 99 3441 351 05) della serie 763 è un connettore a 5 poli per il montaggio su circuiti stampati SMT (Surface Mount Technology). Il montaggio superficiale consente un assemblaggio completamente automatizzato senza operazioni di foratura e riduce i costi di produzione in caso di grandi volumi, rendendolo ideale per la moderna produzione elettronica.

Con grado di protezione IP67, il connettore è a tenuta di polvere e protetto dall’immersione temporanea, purché sia correttamente collegato a un connettore di accoppiamento. La filettatura M12x1,0 garantisce un avvitamento sicuro e stabilità meccanica. Il montaggio frontale consente il collegamento dall’esterno alle pareti dell’alloggiamento o ai quadri elettrici.

La versione non schermata è adatta alla comunicazione IO-Link, alle linee di alimentazione, alle uscite di commutazione digitali o ai segnali analogici dei sensori che non richiedono particolari requisiti di compatibilità elettromagnetica (EMC). La configurazione a 5 poli supporta funzioni avanzate quali alimentazione separata, linee di segnale e fili aggiuntivi per la diagnostica o il controllo.

Applicazioni tipiche: moduli sensori, interfacce attuatori, PLC compatti, master IO-Link, periferiche decentralizzate – ovunque sia necessario combinare la produzione SMT con robusti connettori esterni M12. Particolarmente adatti per la tecnologia di automazione, la tecnologia di trasporto e l’ingegneria meccanica.
