Absolut Drehgeber; Baugröße 95mm Durchmesser

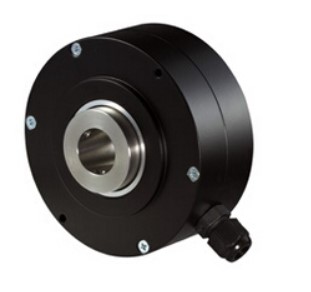

Der Absolutwertgeber AH950 von W+S Messsysteme ist ein robuster Single-Turn-Drehgeber mit Sackloch-Hohlwelle und 95 mm Einbaudurchmesser. Für größere Wellendurchmesser von 14 bis 30 mm konzipiert, erlaubt die Hohlwellenkonstruktion die direkte Montage auf die Antriebswelle ohne Kupplung. Der Positionswert steht nach dem Einschalten sofort bereit – ein Referenzfahren ist nicht notwendig.

Das Gehäuse aus Aluminium ist optional in Edelstahl lieferbar und erreicht die Schutzart IP65. Der radiale Anschluss ermöglicht eine platzsparende Kabelführung. Die Versorgungsspannung beträgt 5 VDC oder 8–30 VDC, der Temperaturbereich liegt bei −20 bis +70 °C, optional bis +100 °C.

Ausgangsseitig stehen Push-Pull (HTL) und RS422 (TTL) zur Verfügung. Die Signalübertragung erfolgt über einen Parallelausgang, der eine direkte und störungsarme Anbindung an Steuerungen ermöglicht.

Der AH950 ist prädestiniert für schwere Servoantriebe, Förderanlagen mit großen Wellendurchmessern, Druckmaschinen, Werkzeugmaschinen sowie anspruchsvolle Automatisierungsanwendungen in industrieller Umgebung.
