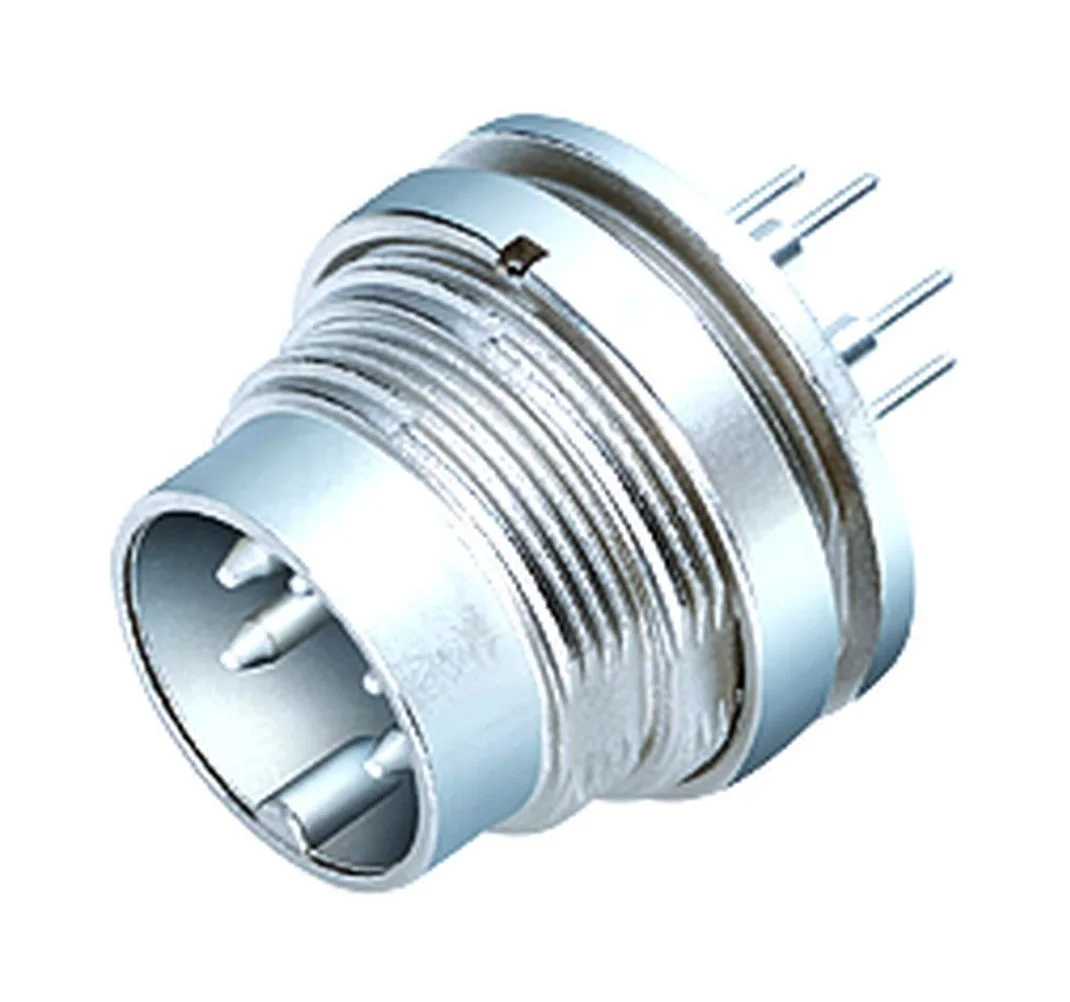

M16 Flanschstecker der Binder Serie 680 mit 4 Polen, ungeschirmt, für THT-Montage (Through-Hole). Rückwandmontage mit M18x0,75 Gewinde, Schraubverriegelung, Schutzart IP40. Ideal für Leiterplattenmontage in industriellen Geräten.
€ 6,60
| Serie | Serie 680 |
|---|---|
| Bloccaggio | viti |
| Schermatura | non schermato |
| Poli | 4 |
| Tipo di costruzione | connettore a flangia |
| Tipo di collegamento | THT |
| Classe di protezione IP | IP40 |
Der Binder Flanschstecker 09 0311 90 04 aus der Serie 680 ist als 4-poliger M16 Rundsteckverbinder speziell für die THT-Montage (Through-Hole Technology) auf Leiterplatten konzipiert. Die durchkontaktierten Anschlüsse ermöglichen eine direkte Montage auf der Rückwand von Elektronikgehäusen mit integrierter PCB-Lösung.
Das M18x0,75 Befestigungsgewinde sorgt für mechanische Stabilität und nimmt Zugkräfte vom Leiterplattenlayout auf. Die ungeschirmte Ausführung eignet sich für Standard-Signalanwendungen ohne besondere EMV-Anforderungen. Die Schraubverriegelung bietet eine sichere mechanische Kopplung, die auch unter rauen Industriebedingungen zuverlässig funktioniert.
Mit Schutzart IP40 ist dieser Stecker für geschützte Umgebungen vorgesehen. Typische Anwendungen umfassen Industriesteuerungen, Messgeräte, SPS-Peripherie und Schaltschranktechnik. Die THT-Montage erlaubt eine kosteneffiziente Fertigung mit konventionellen Wellenlötprozessen.
Technische Daten: 4 Pole (Kontaktbild 04-a), ungeschirmt, THT-Leiterplattenanschluss, Schraubverriegelung, M18x0,75 Montagegewinde, Schutzart IP40. Hersteller: Binder (binder-connector.com).
