Hohlleiter dienen der verlustärmsten Übertragung elektromagnetischer Wellen im Mikrowellenbereich. Die metallischen Wellenleiter ermöglichen durch ihre definierte Geometrie eine modenreine Signalführung mit minimaler Dämpfung über große Distanzen.

Produktserien und technische Ausführungen
Das Sortiment umfasst starre Rechteck-Hohlleiter nach WR-Standard (Waveguide Rectangular) sowie flexible Hohlleiter für Anwendungen mit Bewegungsfreiheit. Die Rechteck-Hohlleiter entsprechen den etablierten EIA-Normgrößen mit präzise definierten Innenabmessungen für jeden Frequenzbereich.

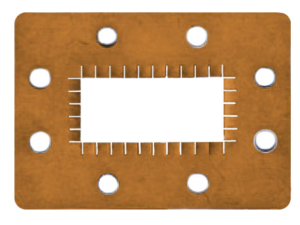

Flanschtypen: UBR (Universal Broadwall Rectangular), CPR (Compatible Precision Rectangular) und PDR (Precision Double Ridge) nach IEC 60153
Materialien: Aluminium für geringes Gewicht bei Außenanlagen, Messing für höhere mechanische Stabilität
Frequenzbereiche: 1 GHz bis 100 GHz, abgedeckt durch standardisierte WR-Größen von WR-650 bis WR-10
Flexible Hohlleiter: Gewellte oder geflochtene Ausführungen für Vibrationsausgleich und Winkelanpassungen

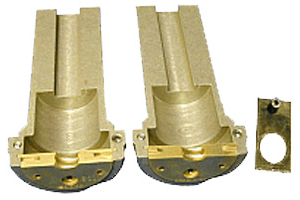

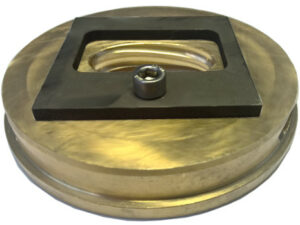

Die Hohlleiter-Innenflächen weisen eine hohe Oberflächengüte auf, um Signaldämpfung durch Skin-Effekt zu minimieren. Verfügbare Hersteller wie RFS bieten zusätzlich kundenspezifische Längen und Sonderflansche.

Typische Einsatzbereiche
In der Satellitenkommunikation verbinden Hohlleiter die Antennenspeisesysteme mit den HF-Komponenten und gewährleisten dabei extrem niedrige Verluste im Ku-, Ka- und Q-Band. Radaranlagen nutzen Hohlleiter zur Signalführung zwischen Magnetron oder Klystron und der Antenne, wobei die hohe Leistungsbelastbarkeit der Hohlleiter Spitzenleistungen im Megawatt-Bereich ermöglicht. In terrestrischen Richtfunkstrecken und Broadcast-Sendern sorgen Hohlleiter für die verlustarme Verbindung zwischen Sender und Antennenanlage. HF-Labore setzen Präzisions-Hohlleiter als Referenzleitungen für Kalibriermessungen ein.
