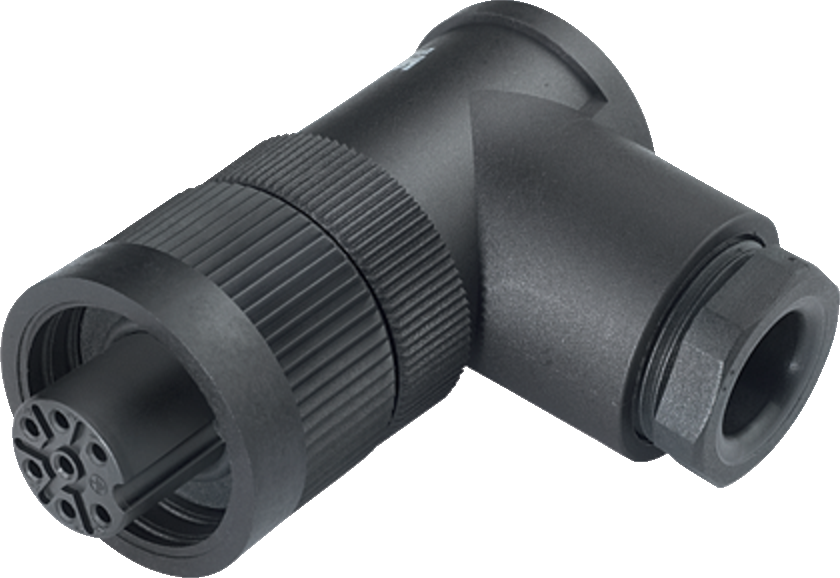

Bild kann vom Original abweichen
RD24 Winkeldose Serie 693 mit 90°-Abgang für schwere Kabel 10,0-12,0 mm, PG 13,5 Verschraubung. 6+PE Pole, Lötanschluss, Schutzart IP67. Schraubverriegelung, zertifiziert nach UL, ESTI+ und VDE für leistungsstarke Winkelinstallationen.
Nicht vorrätig
€ 14,94
| Serie | Serie 693 |
|---|---|
| Polzahl | 6+PE |
| Anschlussart | Löten / Crimpen / Schrauben |
| Verriegelung | RD24 Schraube |
| Schutzklasse IP | IP67 |
| Nennspannung | 250 V / 400 V |
| Nennstrom | 10–16 A |
| Temperaturbereich | -40 °C / +85 °C |
Der Binder RD24 Winkelstecker 99 4226 215 07 aus der Serie 693 kombiniert 90°-Kabelabgang mit 6+PE Polen für leistungsstarke Verbindungen bei großen Kabelquerschnitten. Die Winkelausführung ermöglicht platzsparende Montage bei schweren Kabeln von 10,0-12,0 mm Durchmesser, ideal für Hauptstromversorgungen mit Platzbeschränkungen.
Die PG 13,5 Kabelverschraubung bietet optimale Zugentlastung auch bei steifen, schweren Energiekabeln und dichtet nach Schutzart IP67 zuverlässig gegen Staub und zeitweiliges Untertauchen ab. Der Lötanschluss gewährleistet dauerhaft niedrige Übergangswiderstände – entscheidend bei hohen Dauerströmen zur Minimierung von Verlustleistung.
Die robuste Schraubverriegelung sichert die mechanische Verbindung auch unter Vibration und mechanischen Belastungen. Die 90°-Geometrie reduziert den erforderlichen Biegeradius und schont das Kabel, was besonders bei steifen Installationskabeln die Montage erleichtert und die Zuverlässigkeit erhöht.
Mehrfachzertifizierungen nach UL, ESTI+ und VDE dokumentieren internationale Sicherheitsstandards. Typische Einsatzgebiete: Schaltschrankrückseiten, Maschinensockel, Unterflurmontage, Anlagen mit dichter Komponentenanordnung und Retrofit-Projekte mit Platzmangel. Kompatibel mit allen RD24-Gegenstücken der Serie 693.
