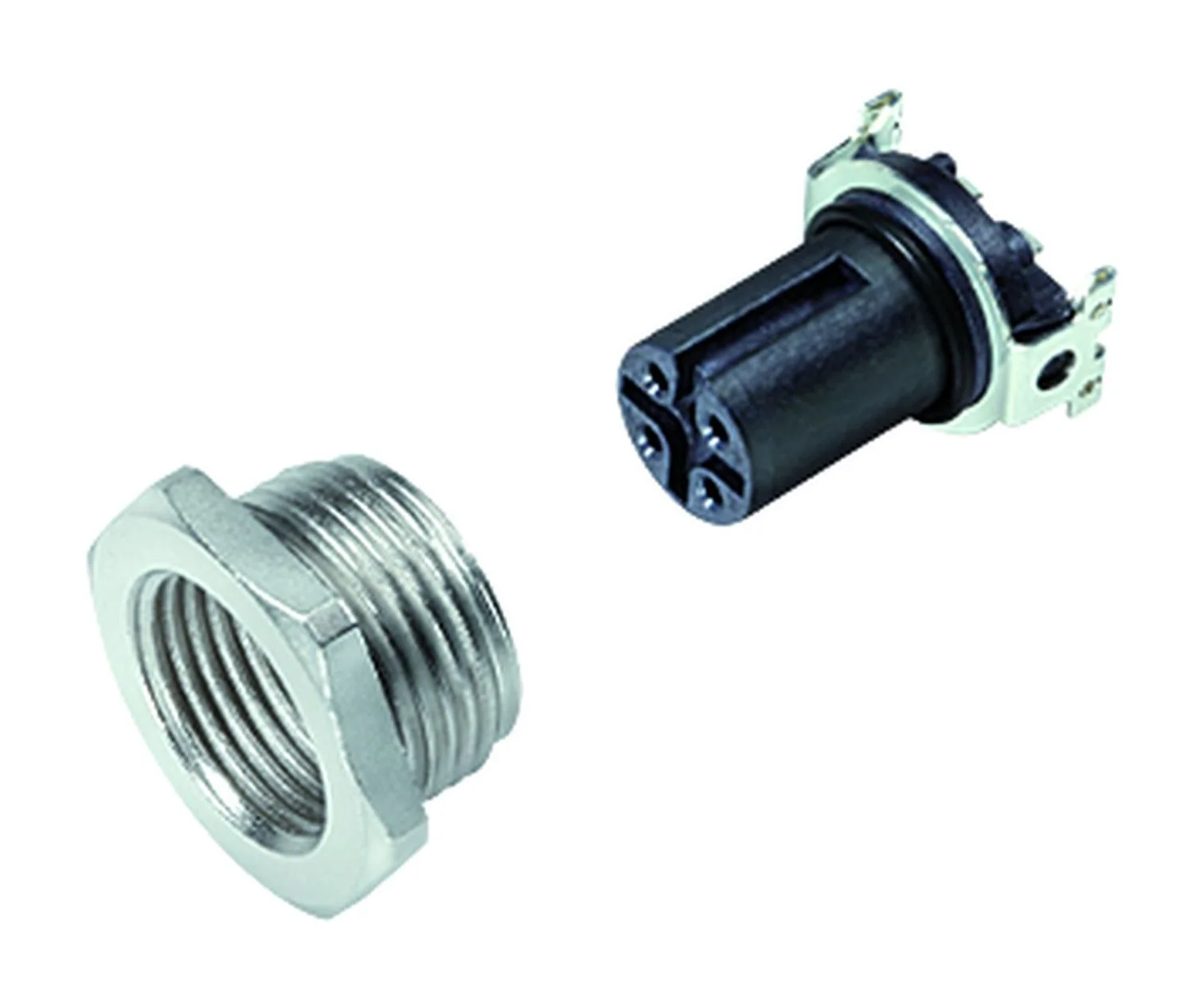

M12 Flanschdose 4-polig mit SMT-Anschluss für oberflächenmontierte Leiterplatten. Schraubverriegelung M12, Schutzart IP67, Gewindebefestigung M14x1,0. Ungeschirmte Ausführung für Frontmontage in der Automatisierungstechnik.
€ 7,16
| Série | Série 713/763, série 763 |
|---|---|
| Nombre de pôles | 3–12, 4 |
| Mode de raccordement | SMT |
| Verrouillage | Boulon M12, boulons |
| Classe de protection IP | IP40/IP67/IP68/IP69K |
| Tension nominale | 30–250 V |
| Nennstrom | 1,5–8 A |
| Plage de température | -40 °C / +85 °C |
Die M12 Flanschdose 99 3432 352 04 der Binder Serie 763 ist eine SMT-Einbaubuchse für die automatisierte Leiterplattenbestückung. Mit 4 Polen deckt sie Standard-Sensor- und Aktoranwendungen ab und ermöglicht kosteneffiziente Serienfertigung durch maschinelle Montage.
Die Schutzart IP67 bietet zuverlässigen Schutz gegen Staub und Wasser, was den Einsatz in rauen Industrieumgebungen ermöglicht. Die mechanische Befestigung erfolgt über ein M14x1,0 Gewinde für sichere Frontmontage in Gerätegehäusen. Die M12-Schraubverriegelung gewährleistet dauerhafte, erschütterungsfeste Verbindungen.
Diese ungeschirmte Variante ist für Anwendungen konzipiert, bei denen keine elektromagnetische Schirmung erforderlich ist. Der SMT-Anschluss ermöglicht dichte Platinenbestückung und automatisierte Fertigungsprozesse mit Reflow-Lötung.
Typische Einsatzgebiete umfassen Industrieautomation, Robotik, Fördertechnik und Verpackungsmaschinen. Die Frontmontage erlaubt servicefreundlichen Zugang und einfache Wartung der Steckverbindungen.
