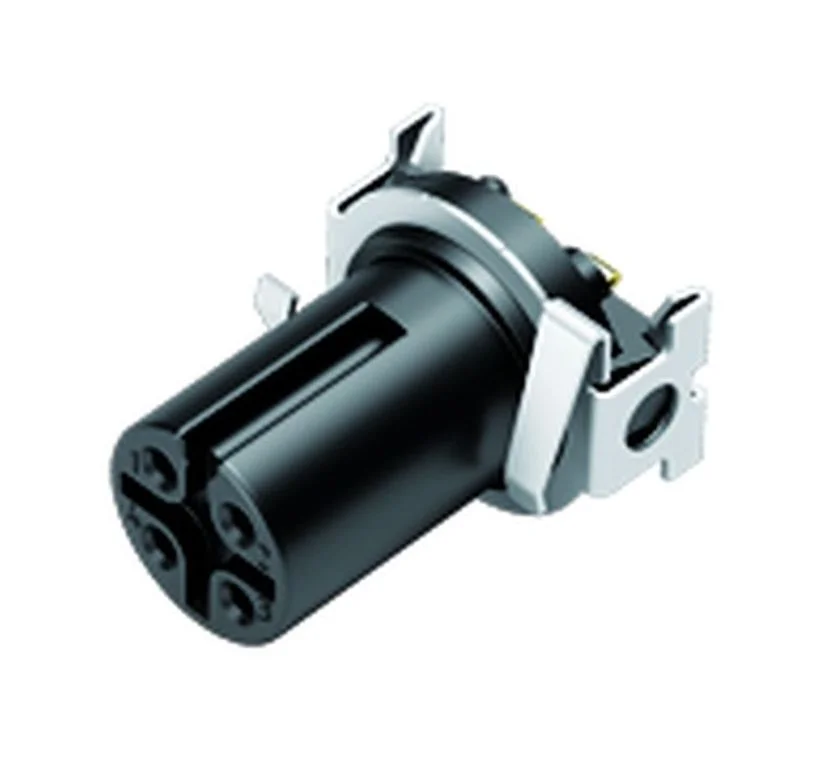

Boîtier d'encastrement M12, nombre de pôles : 4, blindable, SMT, IP67

Numéro d'article : 09 0432 601 04 Catégorie : Marque :
Numéro d'article : 09 0432 601 04 Catégorie : Marque :

Disponibilité des marchandises :

— Délai de livraison sur demande

M12 Einbaudose mit 4 Polen, schirmbar, SMT-Montage. Schraubverriegelung M12, Schutzart IP67. Für EMV-kritische Anwendungen mit erhöhten Störfestigkeitsanforderungen.

Bulk PriceQuantity (from)Quantity (to)
€ 4,93 1 ∞
€ 4,11 20 ∞
€ 3,52 40 ∞
€ 3,17 100 ∞
€ 3,11 500 ∞
€ 2,97 1 .000 ∞
€ 2,82 2 .500 ∞
€ 2,72 5 .000 ∞
Totals € 4,93

€ 4,93

Faire une demande de prix

Informations complémentaires

Série

Série 713, série 713/763

Nombre de pôles

3–12, 4

Mode de raccordement

SMT

Verrouillage

Boulon M12, boulons

Classe de protection IP

IP40/IP67/IP68/IP69K

Tension nominale

30–250 V

Nennstrom

1,5–8 A

Plage de température

-40 °C / +85 °C

Die M12 Einbaudose 09 0432 601 04 von Binder ist ein 4-poliger, schirmbarer Steckverbinder zur SMT-Montage (Surface Mount Technology) für die direkte Bestückung auf Leiterplatten. Die schirmbare Ausführung ermöglicht eine EMV-gerechte Installation bei erhöhten Anforderungen an die elektromagnetische Verträglichkeit. Mit Schutzart IP67 ist die Einbaudose gegen Staub und zeitweiliges Untertauchen geschützt.

Die M12-Schraubverriegelung sorgt für eine mechanisch stabile, vibrationsfeste Verbindung. Die Einbaudose aus der Binder Serie 713 ist für Frontmontage optimiert und ermöglicht die Integration von Sensor- und Aktorschnittstellen direkt auf Leiterplatten. Die Schirmanbindung kann zur Reduzierung von Störeinkopplungen und Abstrahlungen genutzt werden.

Typische Einsatzgebiete sind industrielle Steuerungen, Frequenzumrichter, servogesteuerte Antriebstechnik, Messtechnik und Automatisierungskomponenten mit erhöhten EMV-Anforderungen. Die 4-polige Ausführung eignet sich für analoge Messsignale, digitale Datenübertragung und Spannungsversorgung in störempfindlichen Umgebungen.

Technische Merkmale: 4 Pole, SMT-Anschluss, schirmbar, Schraubverriegelung M12, Schutzart IP67, für Leiterplattenmontage.
