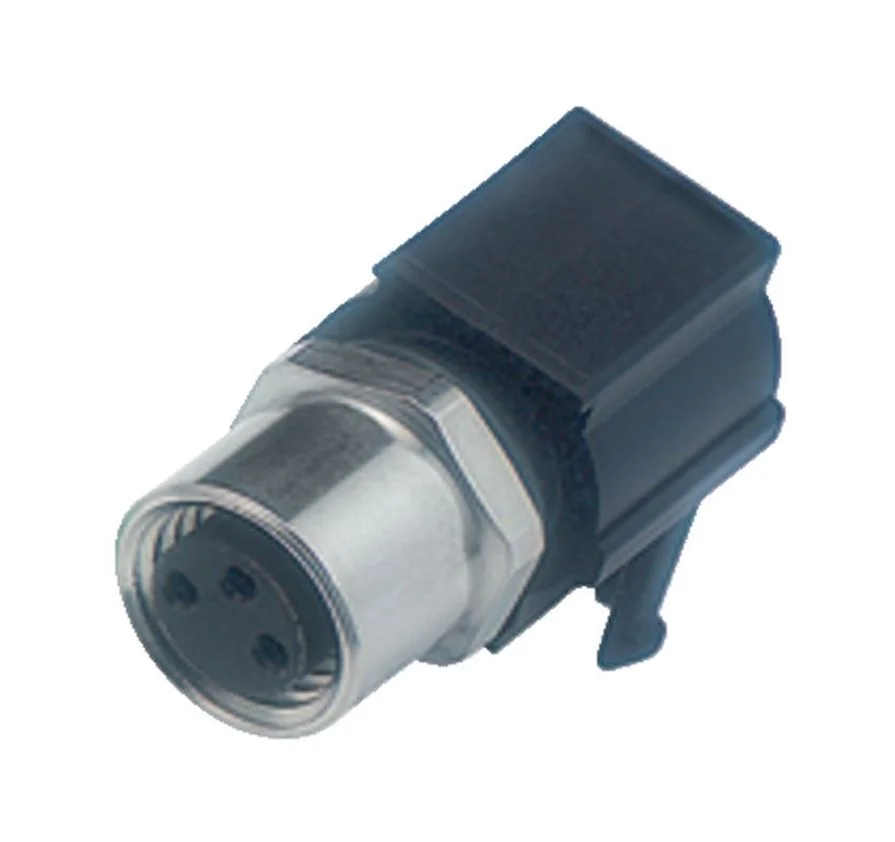

L'image peut différer de l'original
M8 Flanschdose, gewinkelt, 3-polig mit THR-Printanschluss für Rückwandmontage. Schutzart IP67, UL 2238 zertifiziert. Ungeschirmte Binder-Serie-718-Ausführung mit Schraubverriegelung für platzsparende Geräteintegration bei beengten Einbauverhältnissen.
€ 5,44
| Série | Série 718, série 768/718 |
|---|---|
| Nombre de pôles | 3, 3–12 |
| Mode de raccordement | THR |
| Verrouillage | Vis M8, visser |
| Classe de protection IP | IP65/IP67/IP69K |
| Tension nominale | 30–60 V |
| Nennstrom | 1,5–4 A |
| Plage de température | -40 °C / +85 °C |
Die M8 Flanschdose 99 3412 282 03 von Binder aus der Serie 718 ist ein 3-poliger, gewinkelter Sensor-/Aktorsteckverbinder für Flanschmontage in Gehäusewände, Schaltschränke und Gerätefronten. Die gewinkelte Bauform ermöglicht platzsparende Montage bei beengten Einbauverhältnissen und reduziert den Platzbedarf hinter der Montagewand durch rechtwinkligen Steckerabgang.
Der THR-Anschluss (Through Hole Reflow) ist für direkte Printmontage konzipiert und bietet hohe mechanische Belastbarkeit durch durchkontaktierte Lötstellen – geeignet für automatisierte Fertigungsprozesse und Reflow-Lötverfahren. Die Flanschausführung ermöglicht werkzeuglosen Direkteinbau mit definierter Dichtfläche. Die ungeschirmte Ausführung eignet sich für industrielle Standardanwendungen.
Mit Schutzart IP67 bietet die Flanschdose zuverlässigen Schutz gegen Staub und zeitweiliges Untertauchen von der Anschlussseite – ideal für Schaltschrankdurchführungen und Maschinengehäuse. Die Schraubverriegelung M8 gewährleistet vibrationssichere Verbindungen. Die UL 2238-Zertifizierung bestätigt die Eignung für nordamerikanische Märkte.
Typische Einsatzgebiete: Rückwandmontage in Steuerungsgehäusen, I/O-Modulen, Sensorboxen, Maschinen-Interfaces und Schaltschränken bei begrenztem Bauraum hinter der Montagewand. Kompatibel mit M8-Kabelsteckern der Serie 768/718.
